Os motorredutores pneumáticos são equipamentos de alto rendimento mecânico, disponíveis com redução dupla ou tripla, com lubrificação por imersão em banho de óleo. Podem ter como opcionais freio interno automático e desengate manual do redutor planetário.
Acionamento de mecanismos de movimentação, carretéis e cavaletes pneumáticos para indústria petrolífera / offshore.
Exemplo de codificação: MPRP6000 – U – S1 – 69 / M1 – FA – DR

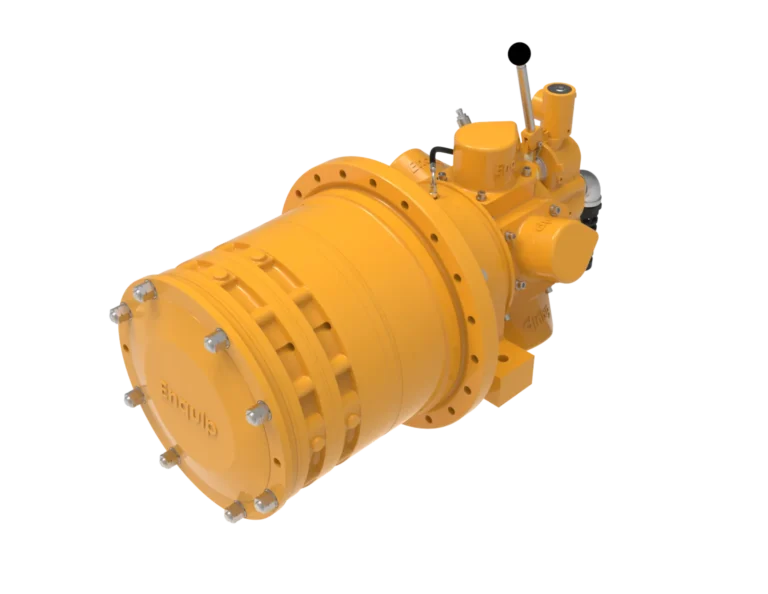

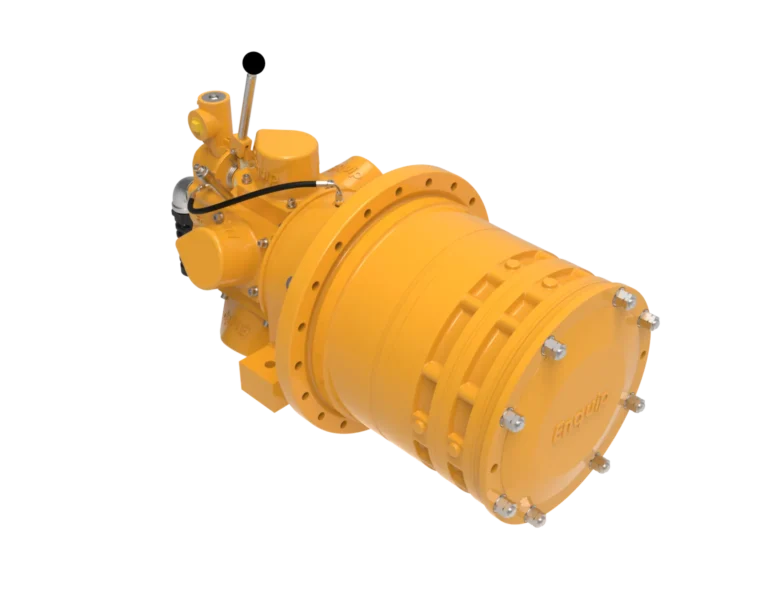

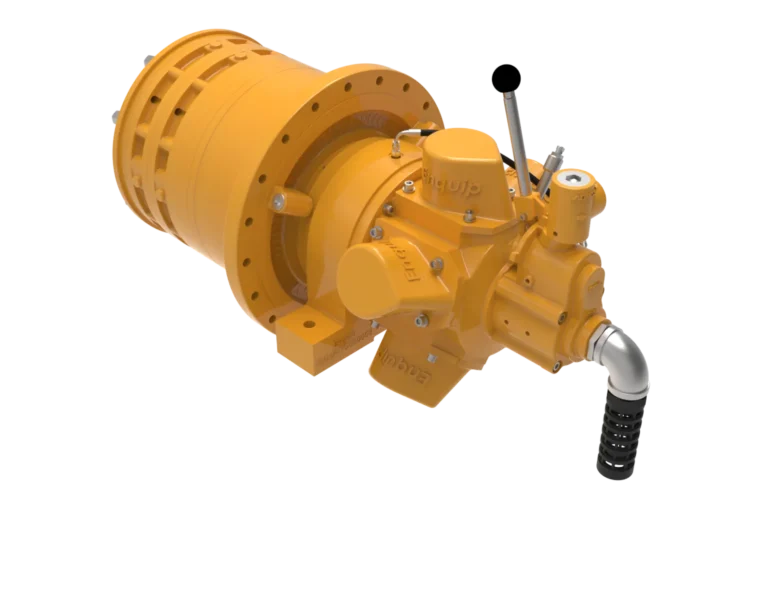

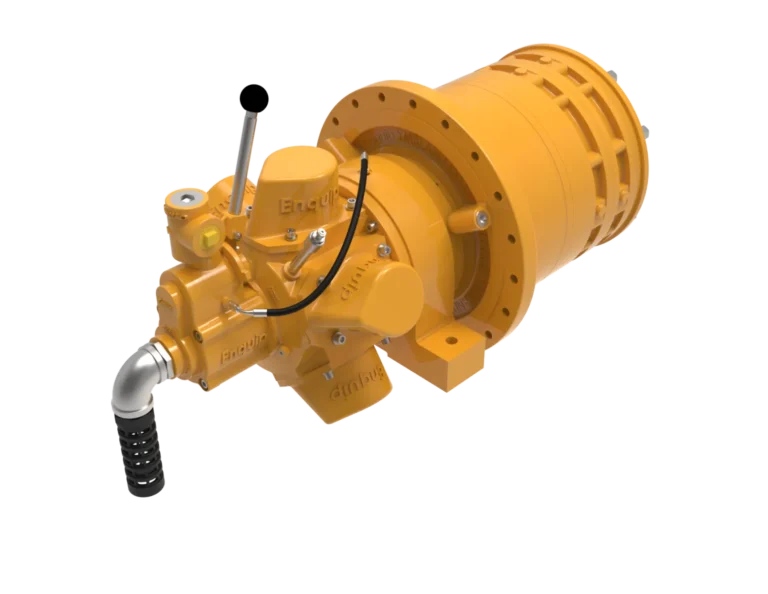

Motorredutor pneumático série MPRP6000 unidirecional com saída por anelar. Redução total de “69:1” e motor pneumático “M1”. Configurado com freio interno automático e com desengate do redutor planetário.
Desempenho do equipamento:
Torque de saída = 10.267 kgf.m
Rotação de saída = 9,4 RPM
Observação: Ao codificar o seu motoredutor, omita o campo de Opcionais caso a opção não seja aplicável ao modelo desejado.
Código | Sentido de Rotação |
U | Unidirecional |
B | Bidirecional |
Código | Tipo de saída do motoredutor |
S1 | Por anelar |
S2 | Por eixo |
Código | Redução Total | Motorização | * Torque de saída (kgf.m) | ** Rotação de saída (RPM) |
69 | 69 | M1, M2, M3 | 10.267 | 9,4 |
75 | 75 | M1, M2, M3 | 11.213 | 8,6 |
109 | 109 | M1, M2, M3 | 15.946 | 6,0 |
119 | 119 | M1, M2, M3 | 16.576 | 5,7 |
* Valores de torque de saída, em regime, para o motorredutor operando com pressão de 7 bar.
** Valores de rotação de saída, em regime, para o motorredutor operando com vazão de 20 m3/min.
Observação: Para diferentes valores de torque e rotação, consulte o Departamento de Vendas da Pulltech.
Código | Descrição |
M1 | Motor pneumático de pistões radiais, 3.000 cm3/rotação, comando local. |
M2 | Motor pneumático de pistões radiais, 3.000 cm3/rotação, comando remoto por tubos de conexão. |
M3 | Motor pneumático de pistões radiais, 3.000 cm3/rotação, comando remoto por botoeira. |
|
Código |
Opcional |
Descrição |
|
FA |
Freio Automático | Freio interno automático (multi-disco). |
|
DR |
Desengate | Desengate do redutor planetário. |
Informações
Caso deseje uma proposta comercial do modelo desejado, bem como o desenho de arranjo e planilha de desempenho, entre em contado com o Departamento de Vendas da Pulltech.
A Pulltech também desenvolve projetos de motorredutores especiais de acordo com a necessidade do cliente. Consulte o Departamento de Vendas da Pulltech.
