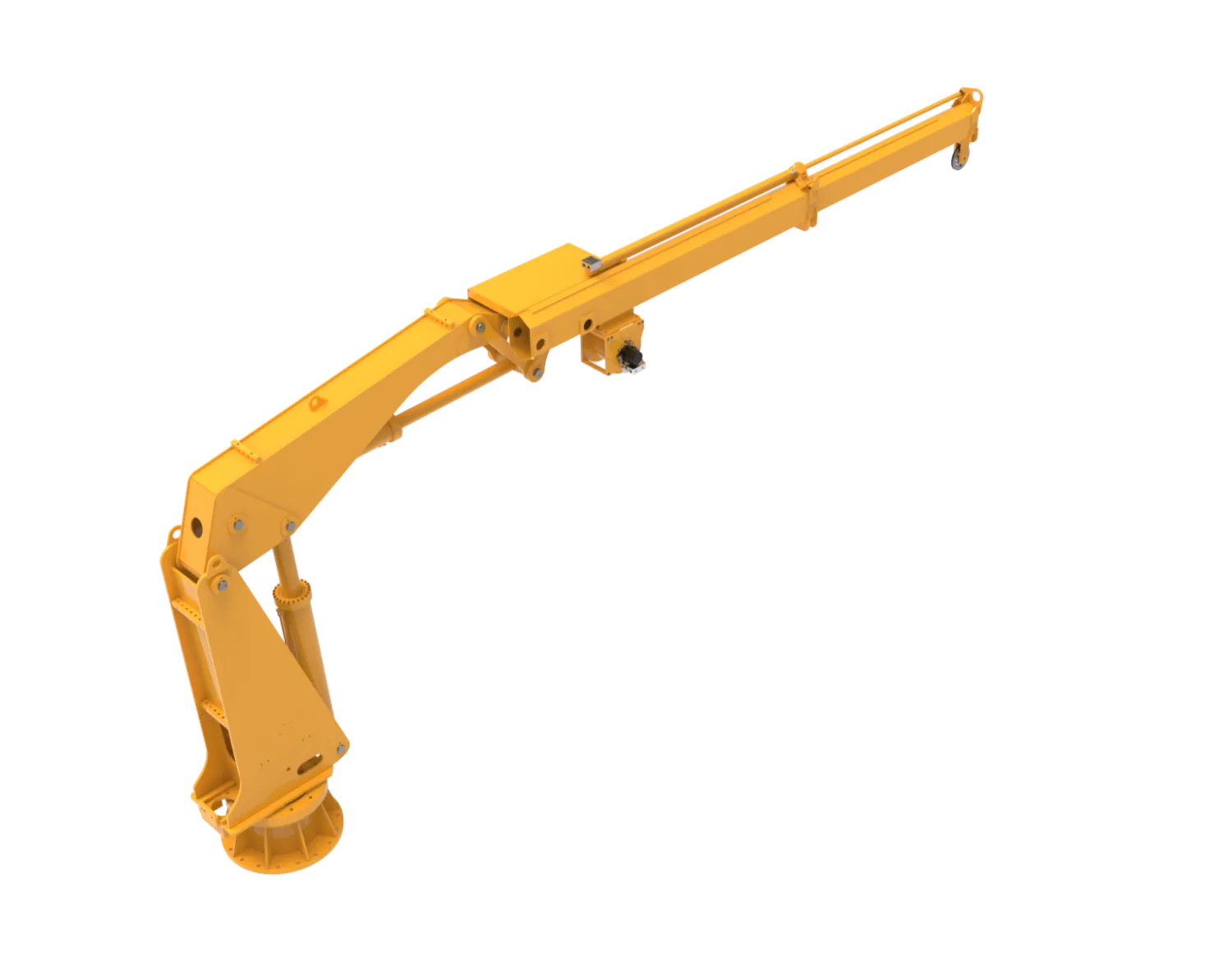

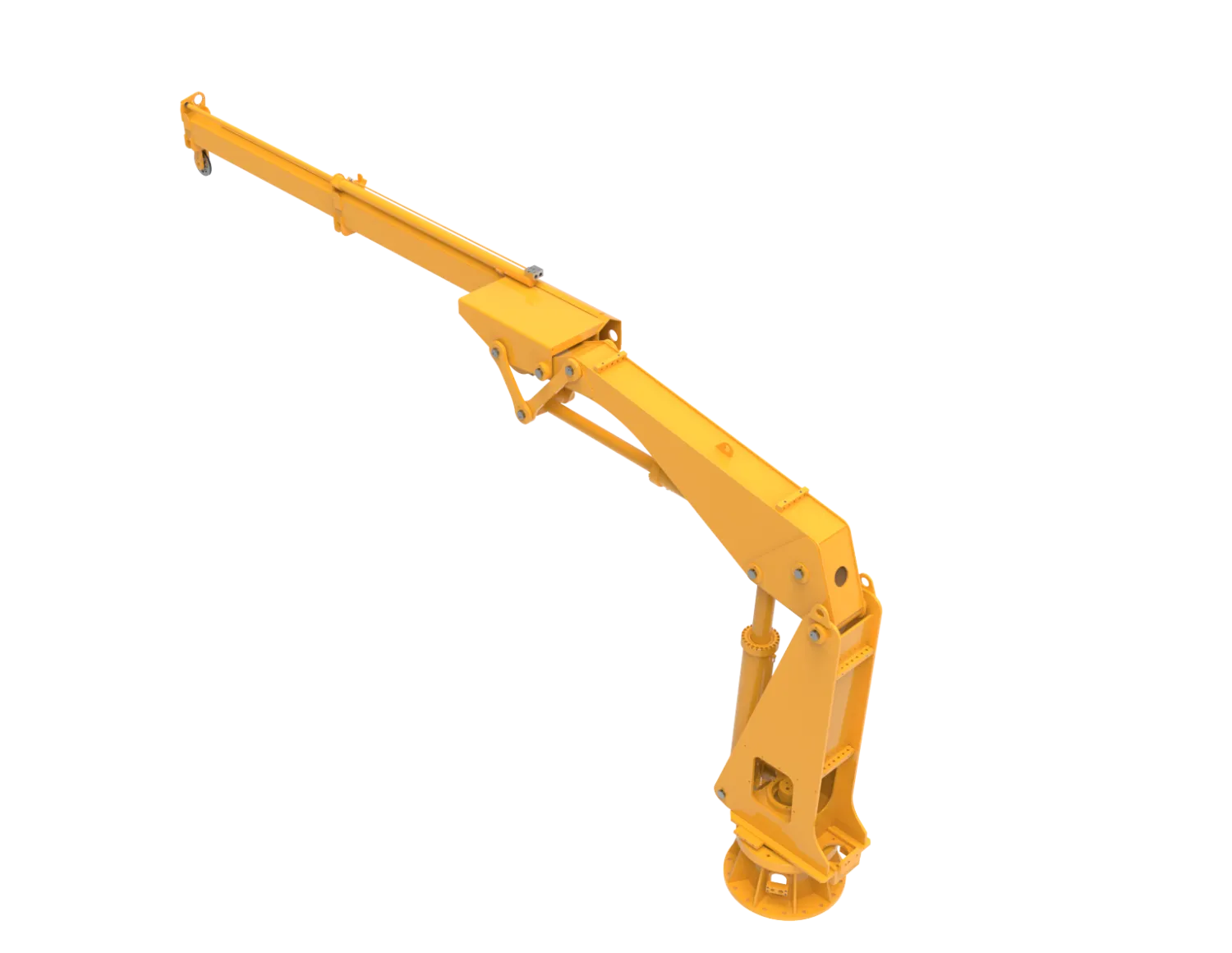

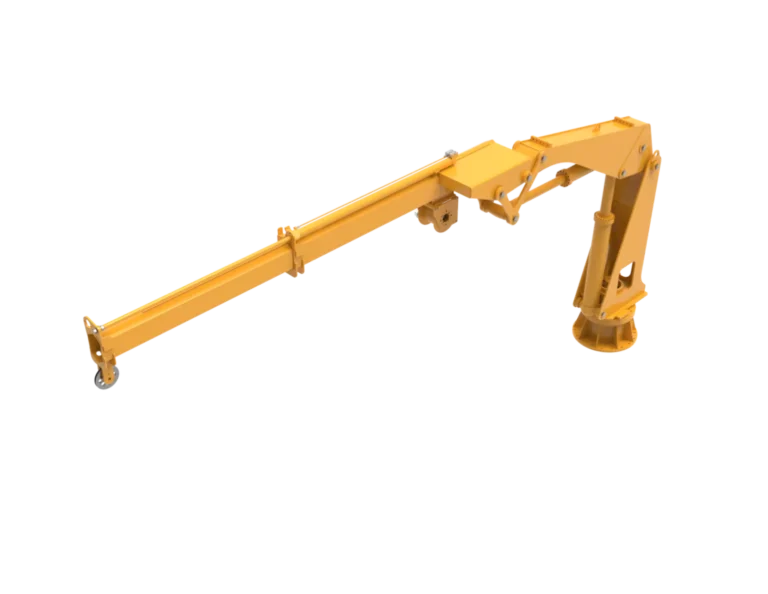

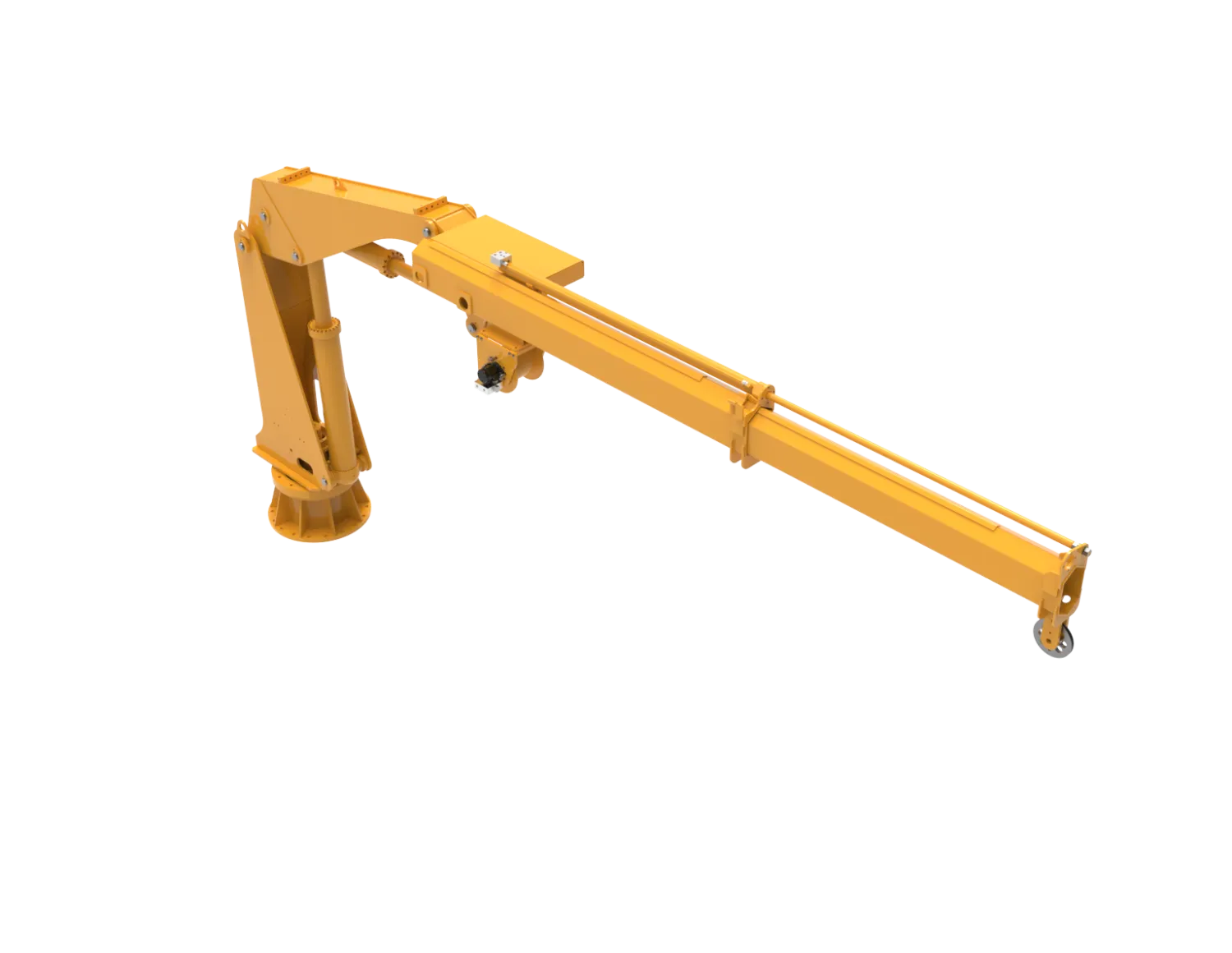

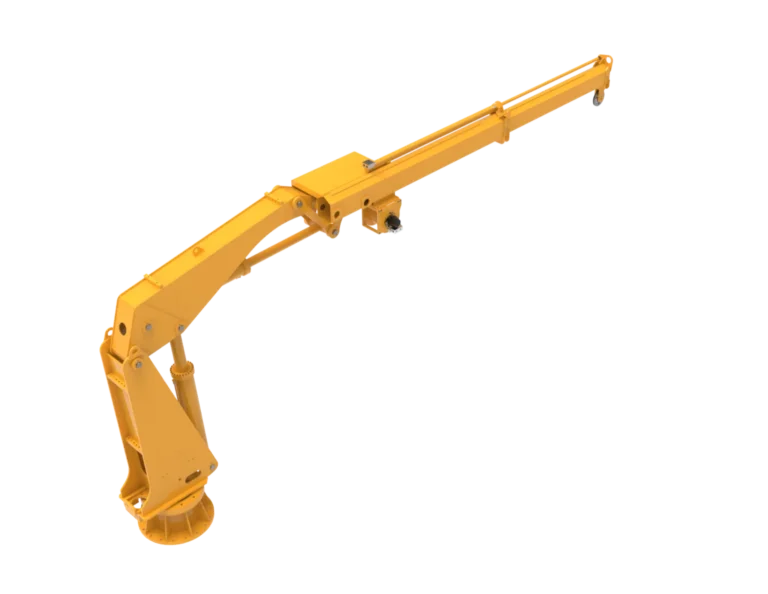

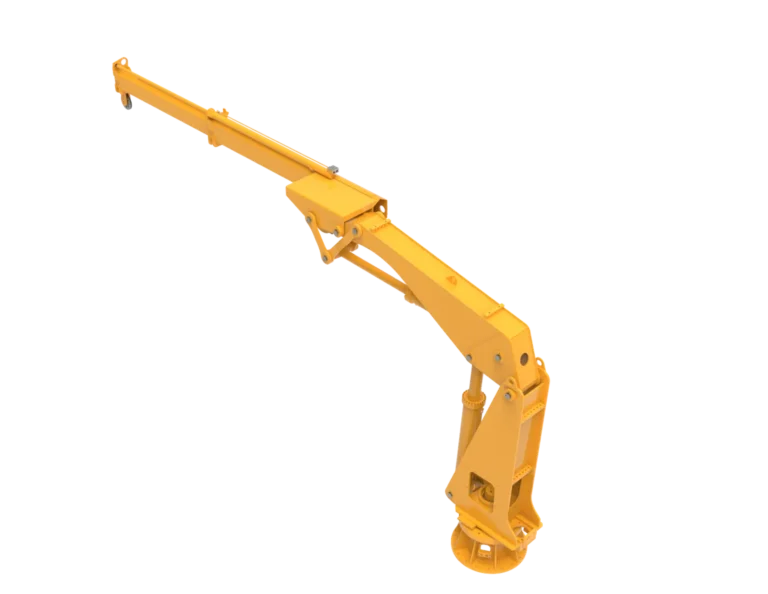

Os guindastes telescópicos retráteis possuem um alto rendimento mecânico. Composto por pedestal montado sobre rolamento de alta qualidade e lanças telescópicas de acionamento hidráulico simultâneo (quando aplicável). A lança dobrável, articulada por um cilindro de acionamento hidráulico independente, permite o fechamento completo do guindaste. O giro do guindaste é de 360º contínuo acionado por um redutor de giro, configurado com freio automático multidisco e válvulas de contrabalanço para frenagem dinâmica. Composto por guincho hidráulico, sistema de gancho rotativo com trava de segurança na extremidade do cabo de aço e cilindros hidráulicos para levantamento, dobramento e extensão das lanças com válvulas de contrabalanço/frenagem e travamento.
Operação de içamento e movimentação de cargas.
Modelo do Guindaste | Nº de Lanças | Nº de Lanças Telescópicas | Diagrama |
EP – 911 | 1 | 1 | |
EP – 922 | 2 | 2 | |
EP – 932 | 3 | 2 | EP – 932B |
* No modelo EP-932 o acionamento da terceira lança é manual.
EP – 911 | |
| Fator dinâmico: | 1 |
| Fator de aceleração: | 1 |
| Pressão máxima de operação: | 180 bar |
| Vazão máxima de operação: | 30 LPM |
| Guincho Pulltech – modelo: | GHL2030-A-19/OR4 |
Tração máxima do guincho: | 3.000 kgf |
Velocidade média de linha do guincho: | 30,5 m/min |
Diâmetro do cabo de aço: | 11,5 mm |
| Cilindro de levantamento: | 1 |
| Cilindro de dobramento: | 1 |
| Cilindro de extensão: | 1 |
| Giro padrão: | 360 º |
| Momento máximo: | 11.300 Kgf.m |
| Peso: | 2.400 kg |
EP – 922 | |
| Fator dinâmico: | 1 |
| Fator de aceleração: | 1 |
| Pressão máxima de operação: | 180 bar |
| Vazão máxima de operação: | 30 LPM |
| Guincho Pulltech – modelo: | GHL2030-A-19/OR4 |
Tração máxima do guincho: | 3.000 kgf |
Velocidade média de linha do guincho: | 30,5 m/min |
Diâmetro do cabo de aço: | 11,5 mm |
| Cilindro de levantamento: | 1 |
| Cilindro de dobramento: | 1 |
| Cilindro de extensão: | 2 |
| Giro padrão: | 360 º |
| Momento máximo: | 12.500 Kgf.m |
| Peso: | 2.700 kg |
EP – 932 | |
| Fator dinâmico: | 1 |
| Fator de aceleração: | 1 |
| Pressão máxima de operação: | 180 bar |
| Vazão máxima de operação: | 30 LPM |
| Guincho Pulltech – modelo: | GHL2030-A-19/OR4 |
Tração máxima do guincho: | 3.000 kgf |
Velocidade média de linha do guincho: | 30,5 m/min |
Diâmetro do cabo de aço: | 11,5 mm |
| Cilindro de levantamento: | 1 |
| Cilindro de dobramento: | 1 |
| Cilindro de extensão: | 2 |
| Giro padrão: | 360 º |
| Momento máximo: | 13.600 Kgf.m |
| Peso: | 3.000 kg |
|
Código |
Opcional |
Descrição |
|
BT |
Batente de giro | Válvula limitadora de giro posicionada de acordo com a necessidade do cliente. |
|
CL1 |
Comando local | Base de comando local para o operador. |
|
CR |
Comando remoto | Comando remoto via botoeira pendente. |
|
CL2 |
Cabine de comando local | Cabine de comando local fixada no pedestal do guindaste. Cabine climatizada e com porta. |
Informações
Caso deseje uma proposta comercial do modelo desejado, bem como o desenho de arranjo e planilha de desempenho, entre em contado com o Departamento de Vendas da Pulltech.
A Pulltech também desenvolve projetos de guindastes especiais de acordo com a necessidade do cliente. Consulte o Departamento de Vendas da Pulltech.
Os guindastes telescópicos podem ser vendidos em conjunto com as unidades hidráulicas Pulltech. Para definir a unidade hidráulica clique aqui.
Para maiores informações sobre desempenho e modelos disponíveis, faça o download do catálogo técnico.
