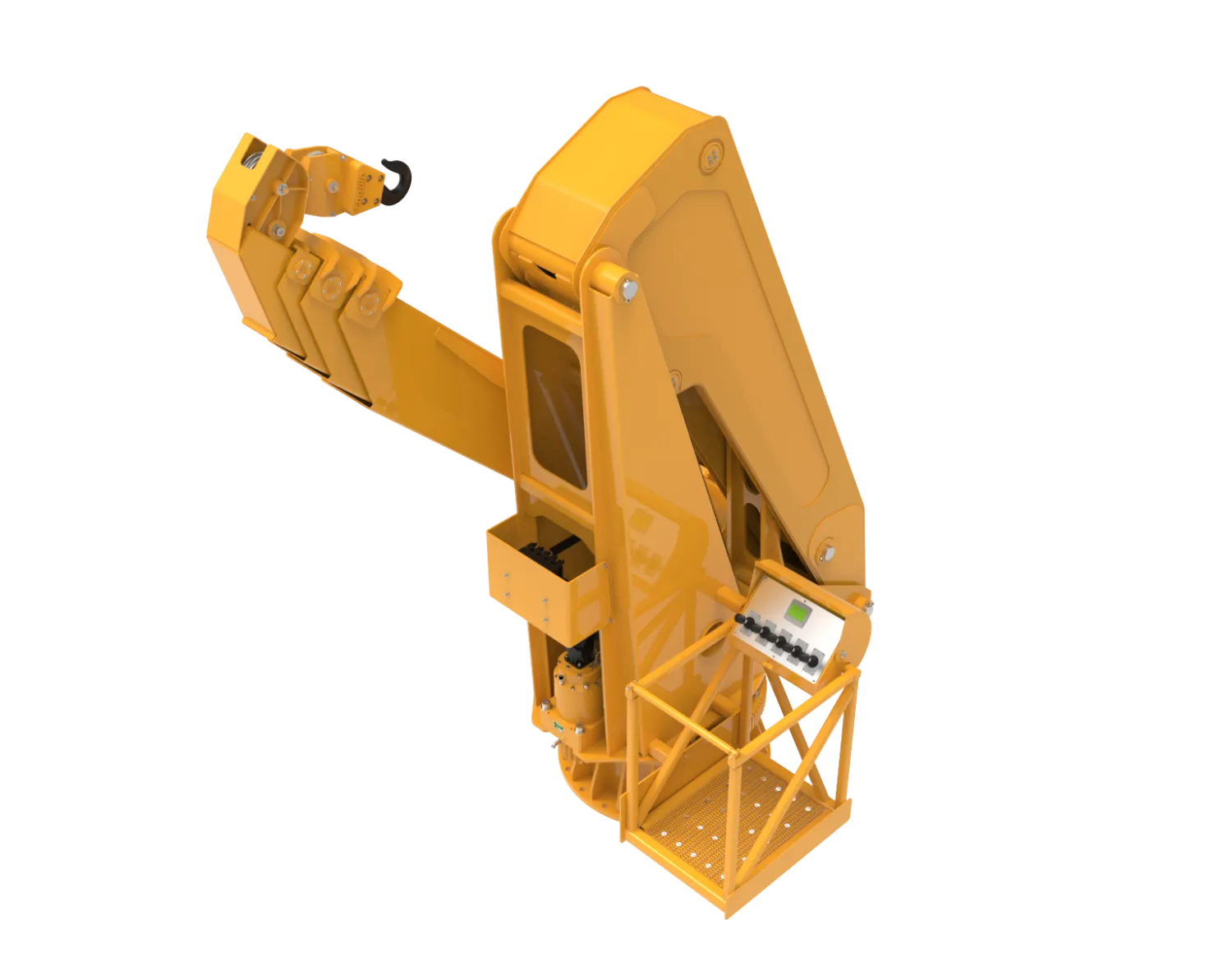

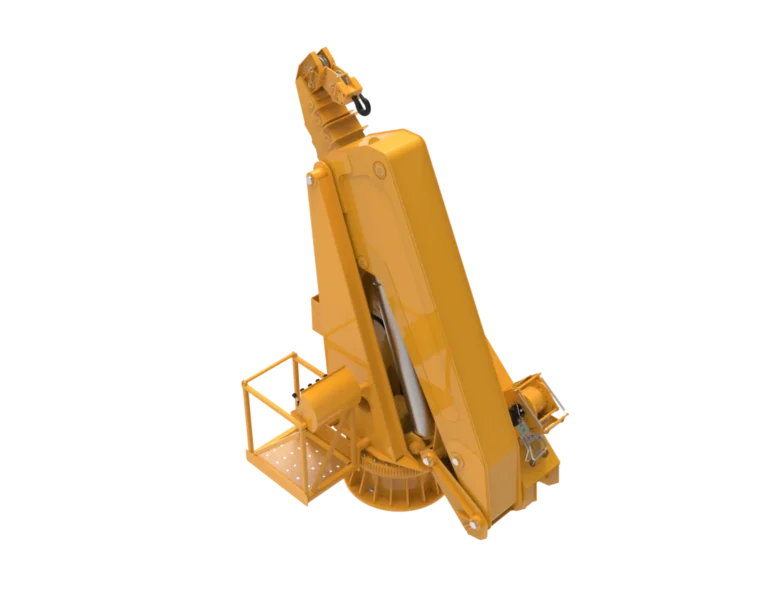

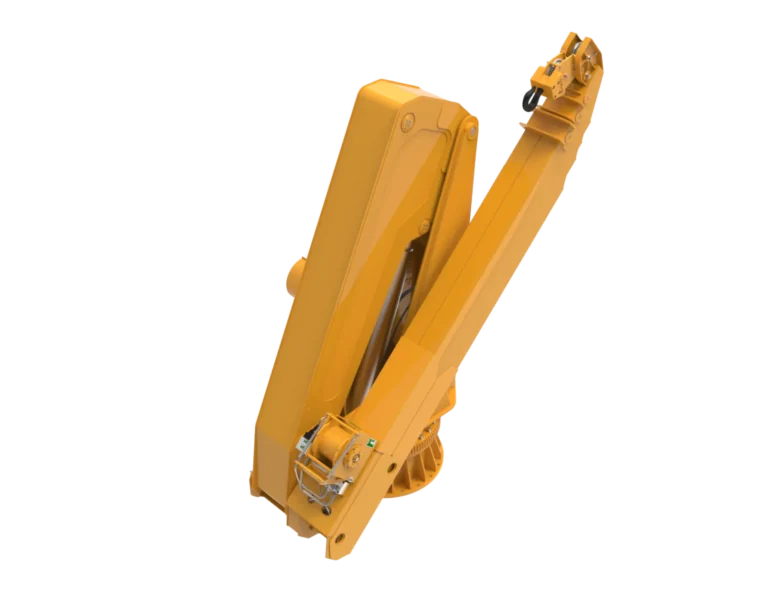

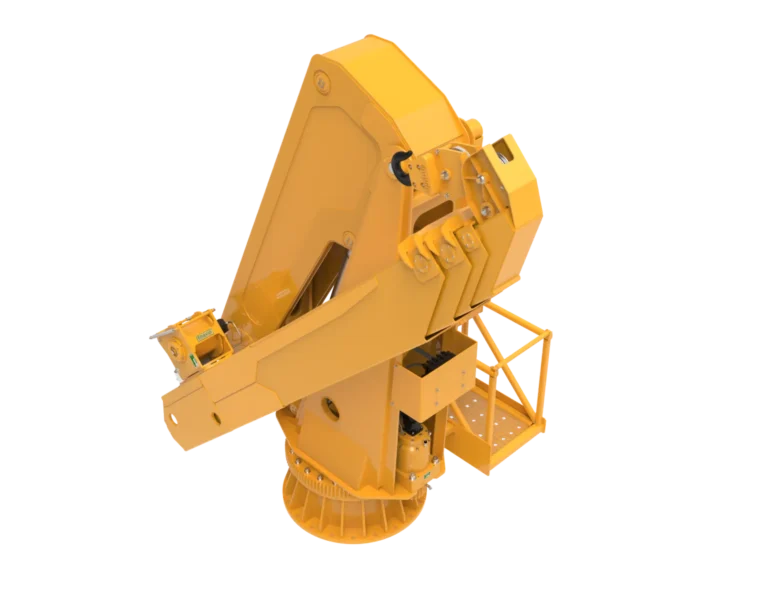

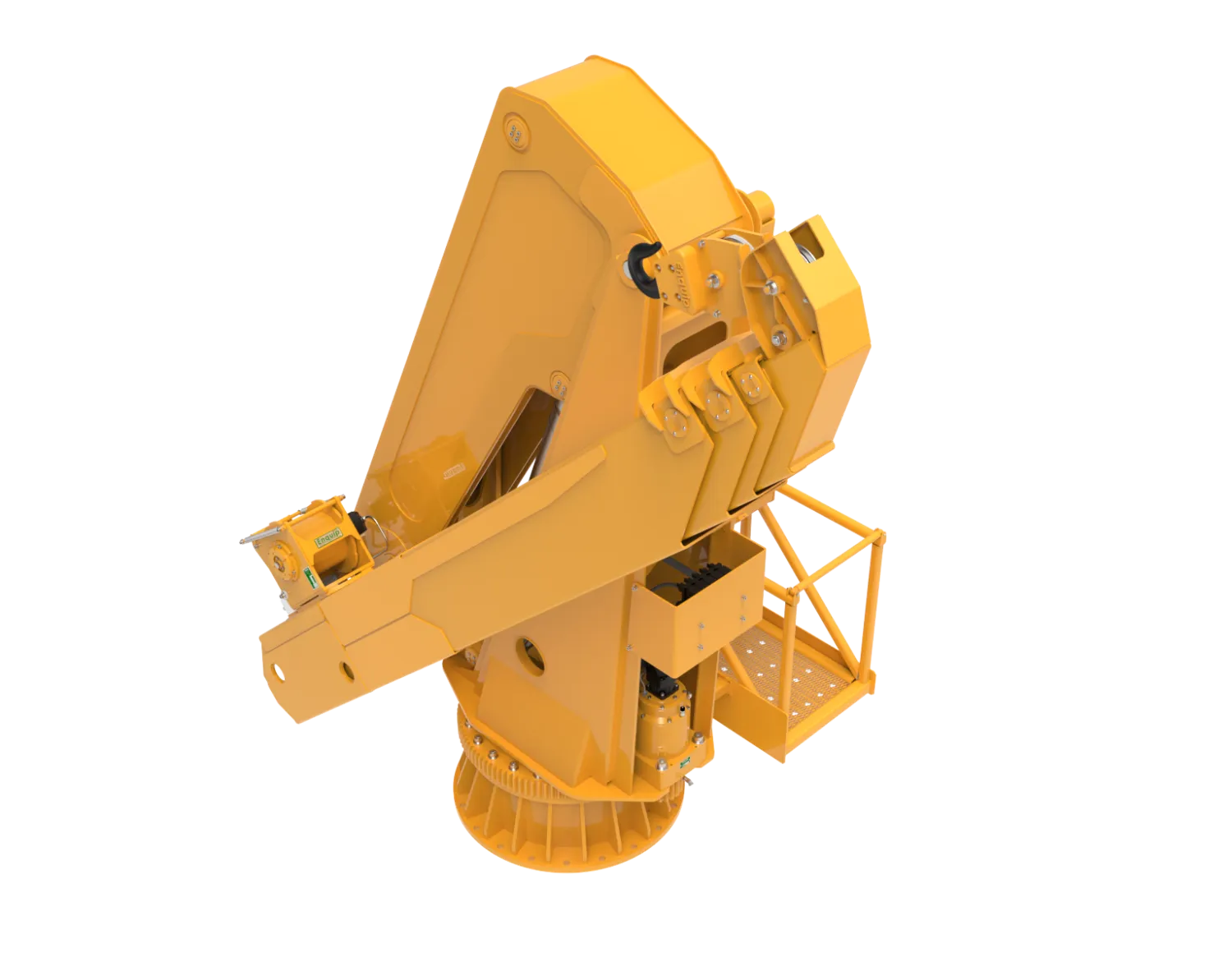

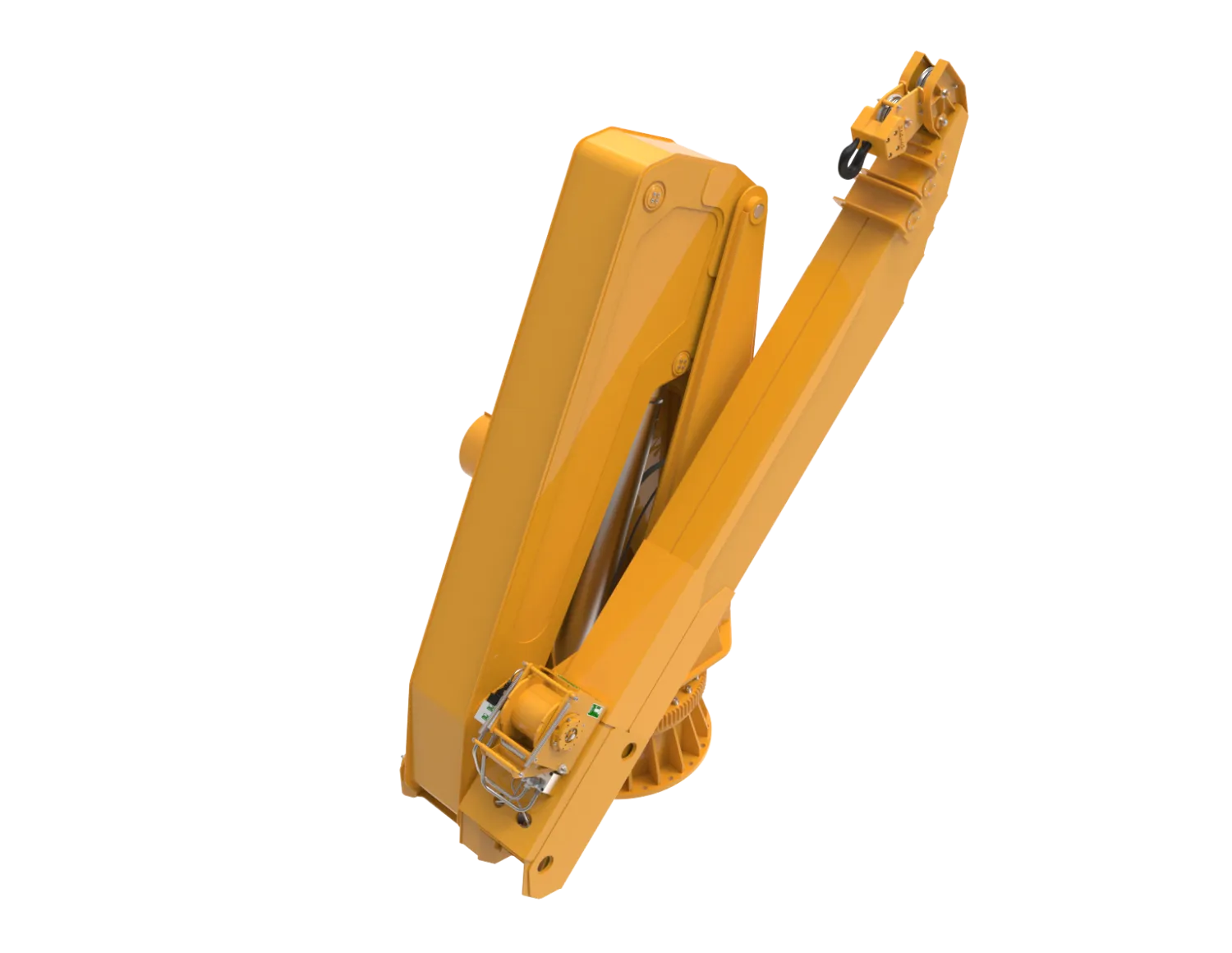

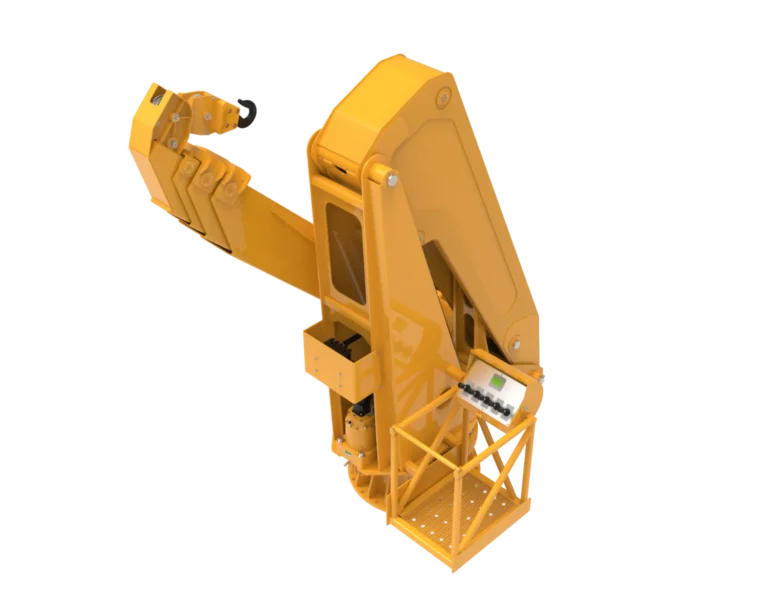

Os guindastes telescópicos de provisões possuem um alto rendimento mecânico. Composto por pedestal montado sobre rolamento de giro de alta qualidade, lanças telescópicas de acionamento hidráulico simultâneo (quando aplicável). O giro do guindaste é de 360º contínuo acionado por um redutor de giro, com freio automático multidisco e válvulas de contrabalanço para frenagem dinâmica. Composto ainda por guincho hidráulico, moitão com gancho rotativo para duas linhas de cabo e cilindros hidráulicos para levantamento e extensão das lanças com válvulas de contrabalanço/frenagem e travamento.
Operação de içamento e movimentação de cargas.
Modelo do Guindaste | Nº de Lanças | Nº de Lanças Telescópicas | Diagrama |
EP – 5011 | 1 | 1 | |
EP – 5022 | 2 | 2 |
EP – 5011 | |
| Fator dinâmico: | 1,25 |
| Fator de aceleração: | 1,05 |
| Pressão máxima de operação: | 180 bar |
| Vazão máxima de operação: | 60 LPM |
| Guincho Pulltech – modelo: | GHL9100 – A – 52 / OR4 |
Tração máxima do guincho: | 7.000 kgf |
Velocidade média de linha do guincho: | 13,0 m/min |
Diâmetro do cabo de aço: | 16,0 mm |
| Cilindro de levantamento: | 2 |
| Cilindro de extensão: | 1 |
| Giro padrão: | 360 º |
| Momento máximo: | 50.000 kgf.m |
| Peso aproximado: | 5.600 kg |
EP – 5022 | |
| Fator dinâmico: | 1,25 |
| Fator de aceleração: | 1,05 |
| Pressão máxima de operação: | 180 bar |
| Vazão máxima de operação: | 60 LPM |
| Guincho – Pulltech – modelo: | GHL9100 – A – 70 / OR4 |
Tração máxima do guincho: | 7.000 kgf |
Velocidade média de linha do guincho: | 13,0 m/min |
Diâmetro do cabo de aço: | 16,0 mm |
| Cilindro de levantamento: | 2 |
| Cilindro de Extensão: | 2 |
| Giro padrão: | 360 º |
| Momento máximo: | 50.000 Kgf.m |
| Peso aproximado: | 6.300 kg |
Código | Opcional | Descrição |
BT | Batente de giro | Válvula limitadora de giro posicionada de acordo com a necessidade do cliente. |
CL | Comando local | Base de comando local para o operador. |
CR | Comando remoto | Comando remoto via botoeira pendente. |
Informações
Caso deseje uma proposta comercial do modelo desejado, bem como o desenho de arranjo e planilha de desempenho, entre em contado com o Departamento de Vendas da Pulltech.
A Pulltech também desenvolve projetos de guindastes especiais de acordo com a necessidade do cliente. Consulte o Departamento de Vendas da Pulltech.
Os guindastes telescópicos podem ser vendidos em conjunto com as unidades hidráulicas Pulltech. Para definir a unidade hidráulica clique aqui.
Para maiores informações sobre desempenho e modelos disponíveis, faça o download do catálogo técnico.
