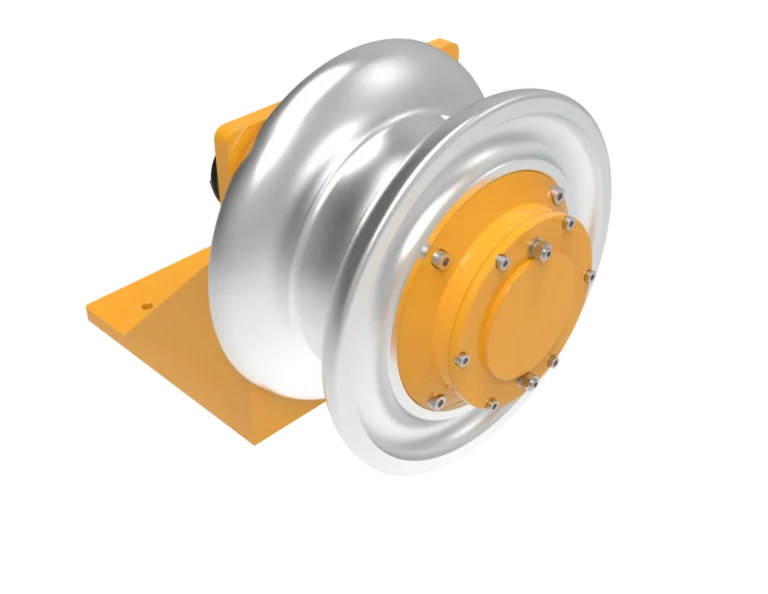

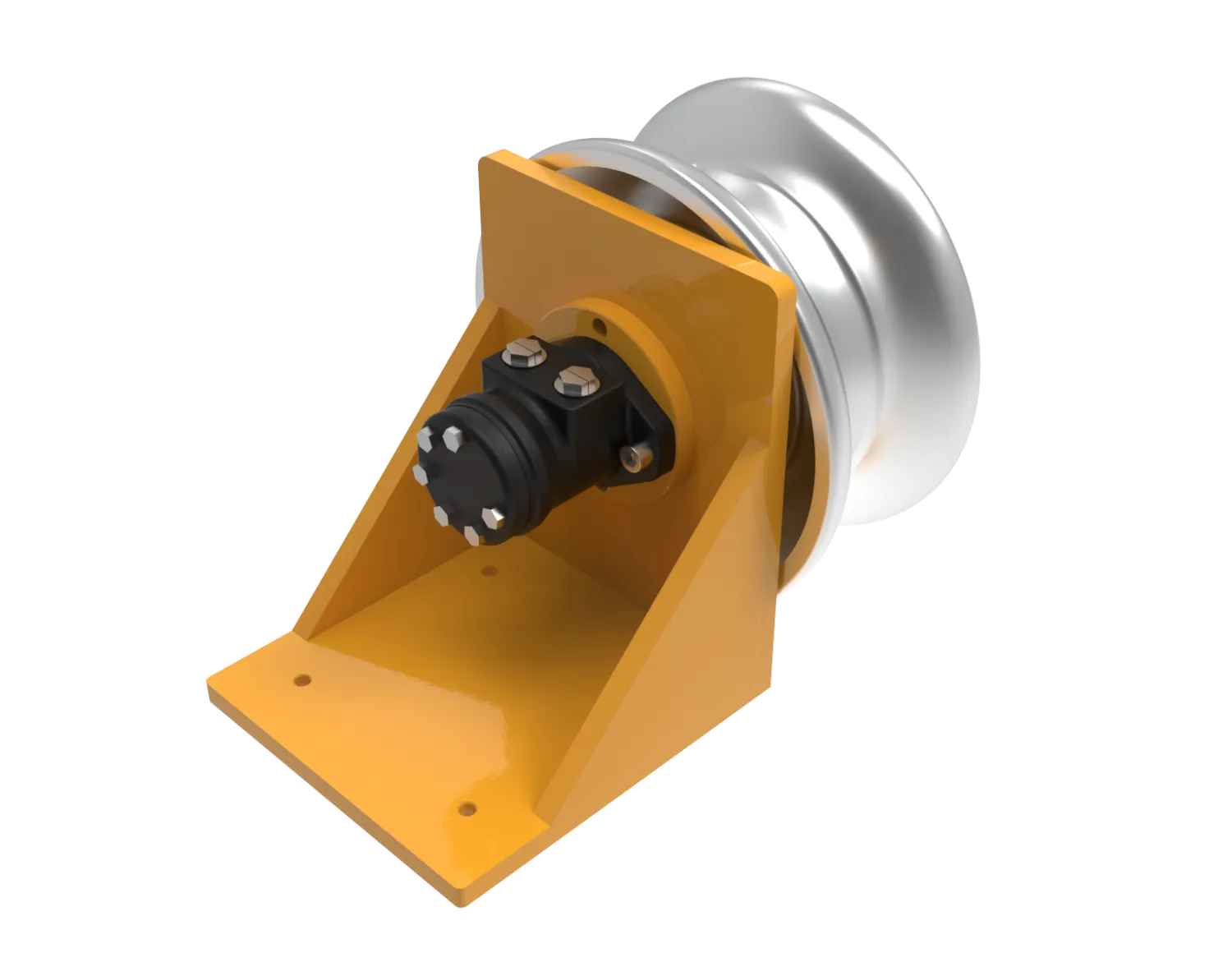

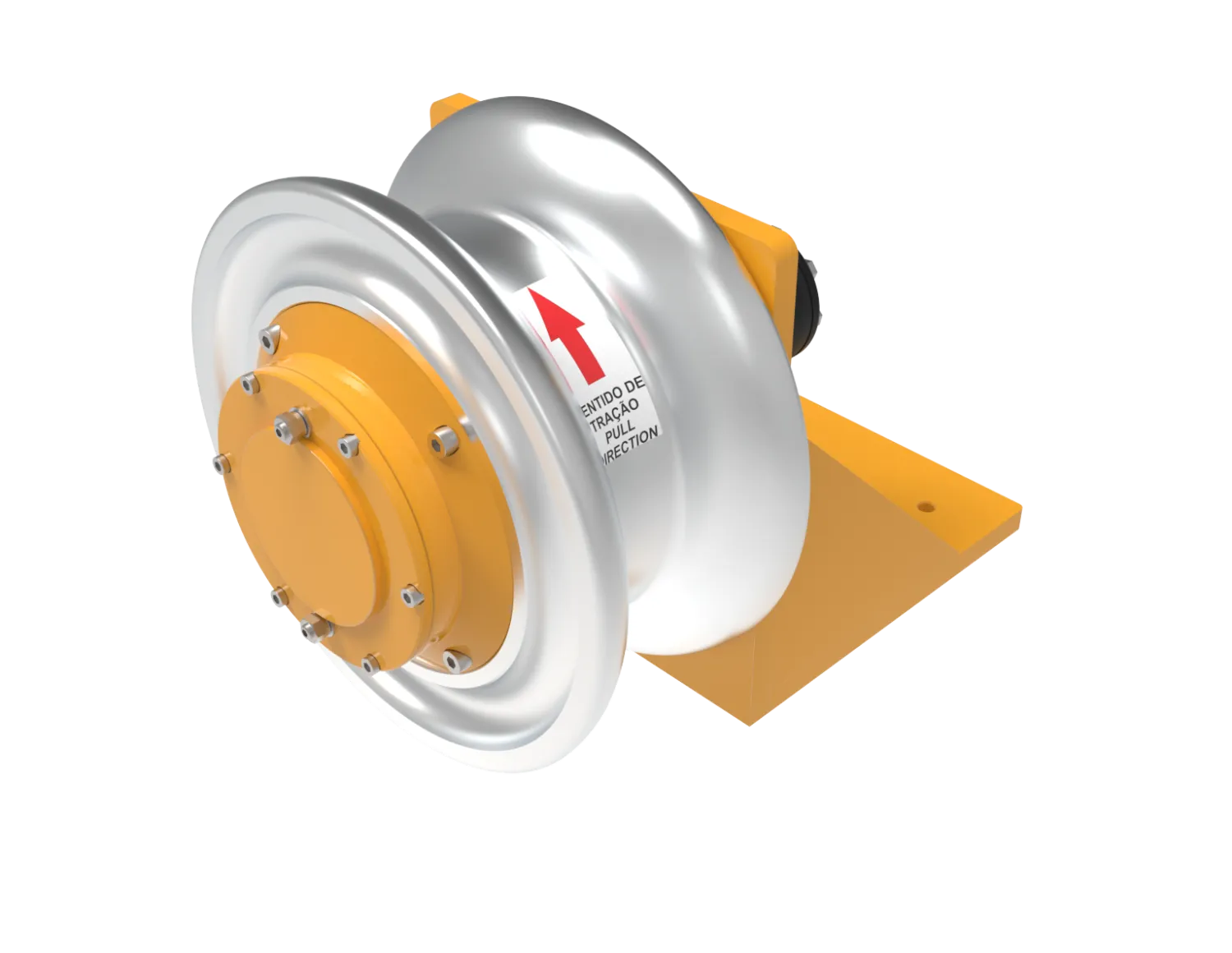

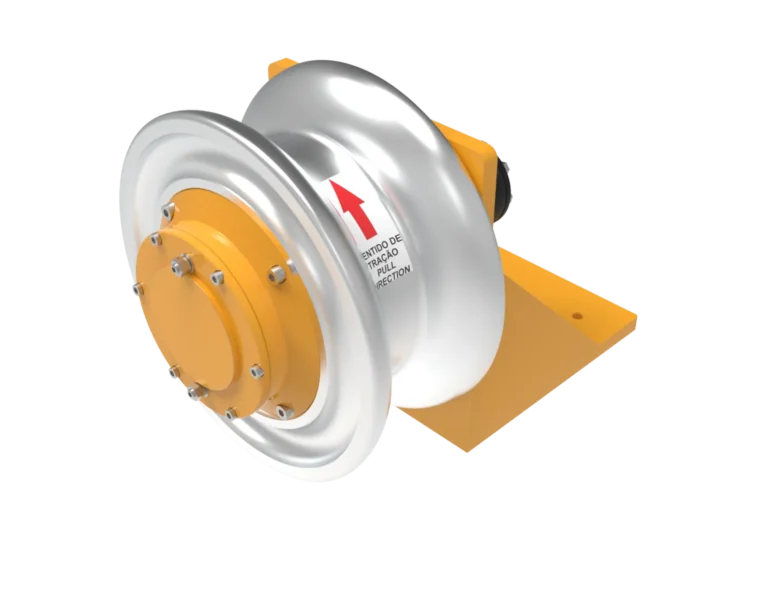

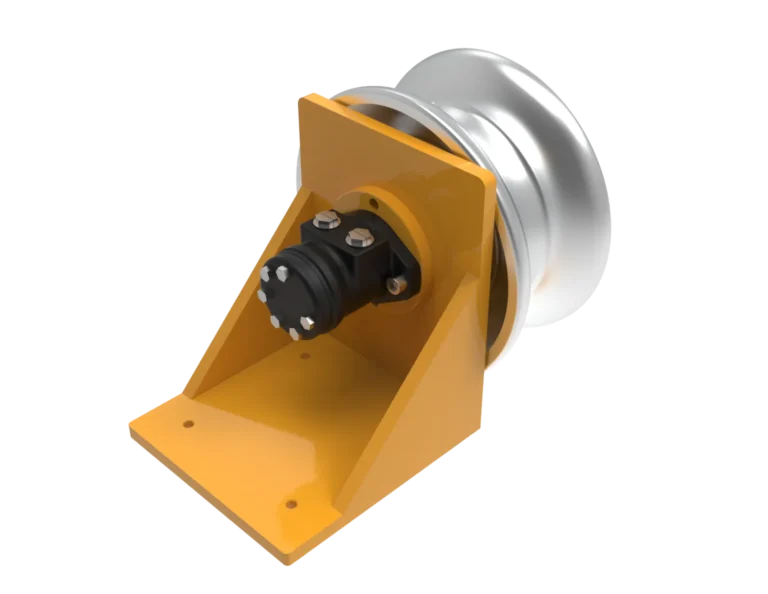

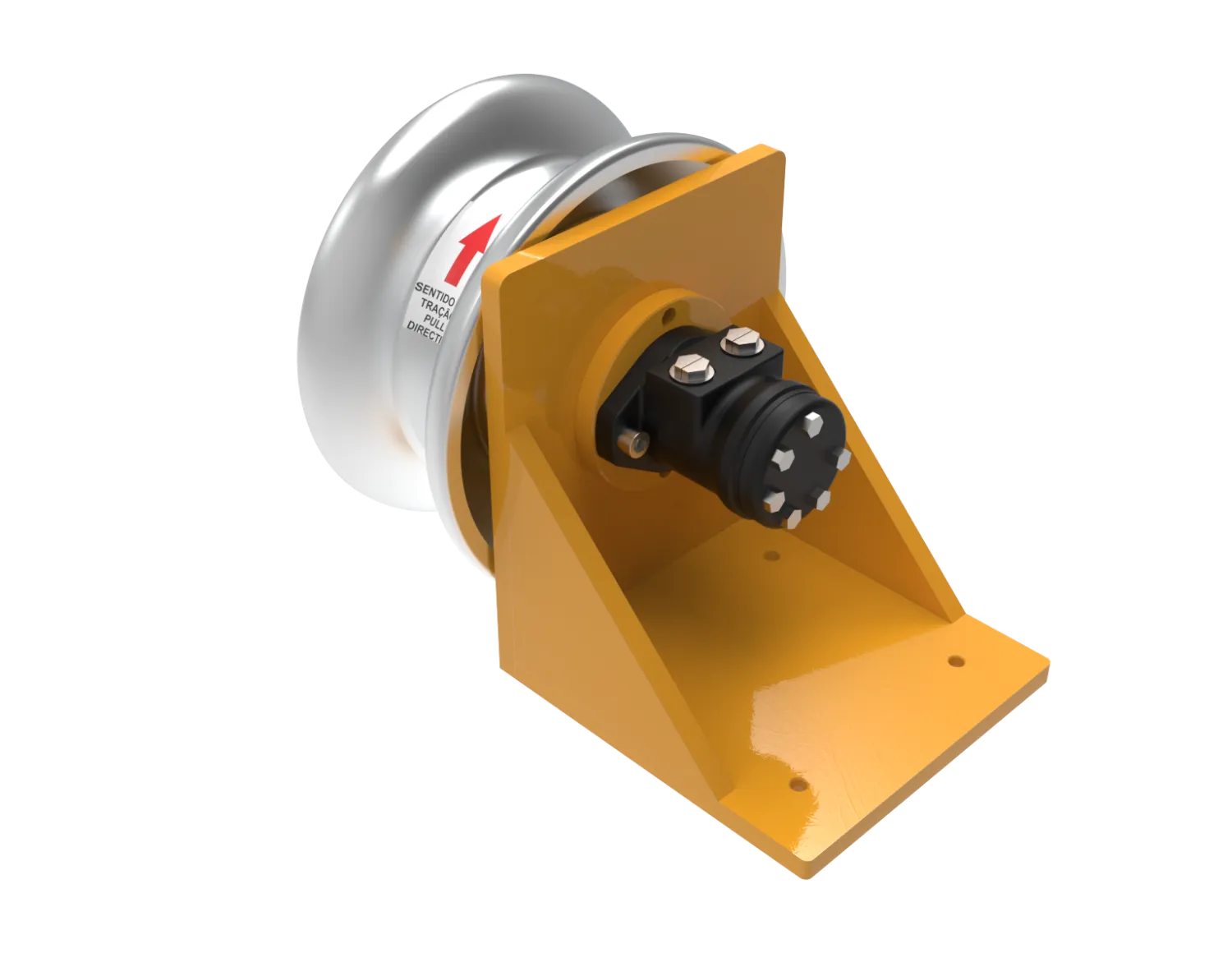

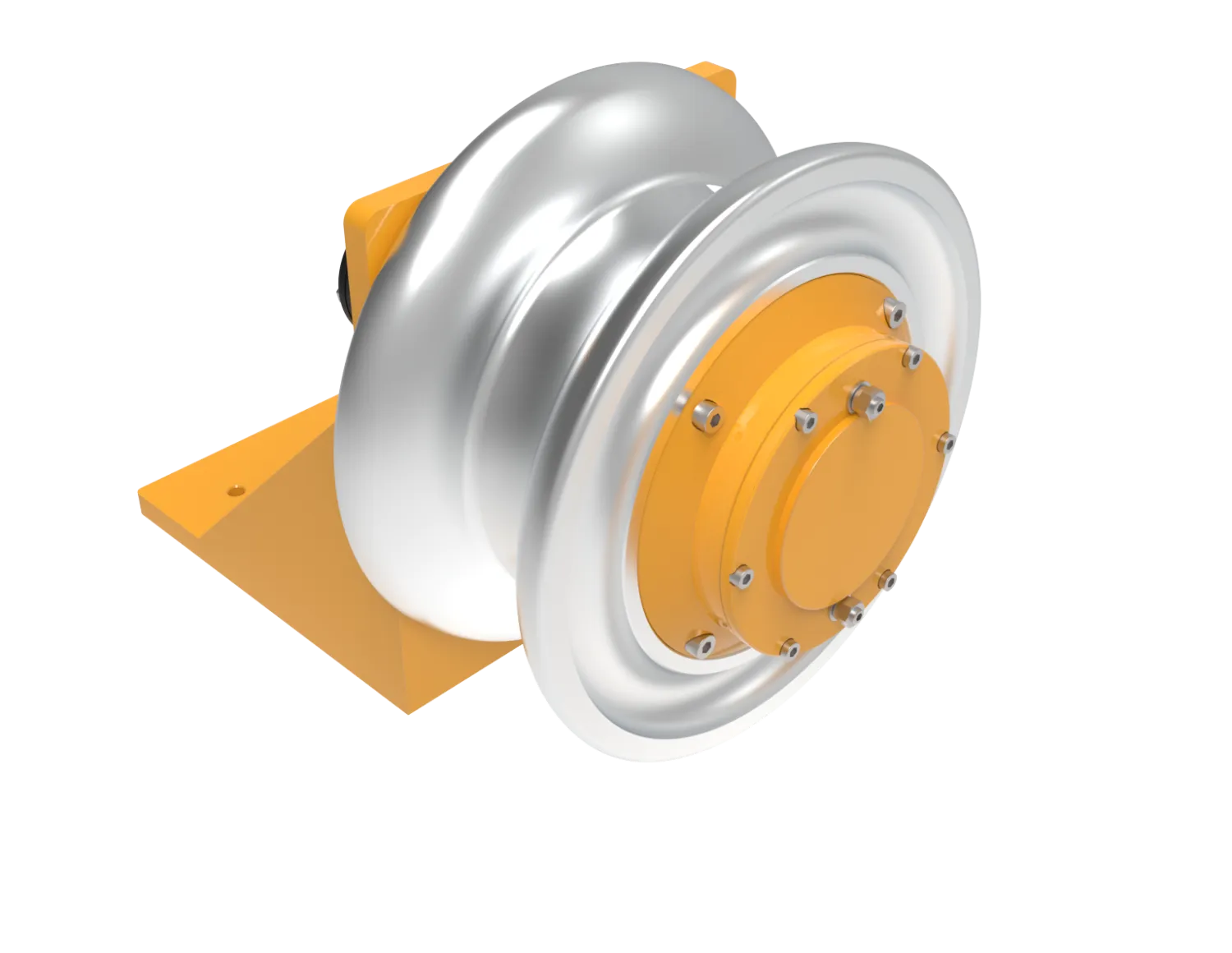

Cabrestantes hidráulicos com capacidade nominal de 2.000 kgf, para uso em operações navais. Possuem redutores planetários, de alto desempenho e durabilidade, com saída para acionamento do tambor (saia do cabrestante), que por sua vez é utilizado para enrolar o cabo durante atracação de embarcações ou em operações de tracionamento de cargas em geral. O equipamento opera fixo em uma base no sentido horizontal, seus rolamentos, de rolos cônicos, montados na saia do cabrestante, garantem, em condições ideais, alta resistência e durabilidade.
Indústria naval em geral.

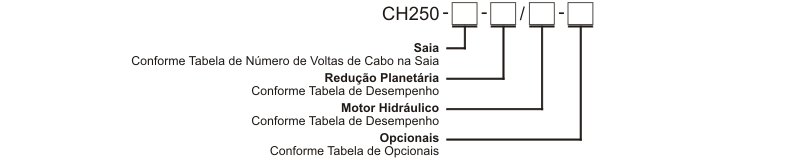

Exemplo de codificação: CH250 – F – 17 / OR2 – CL1
Cabrestante hidráulico série CH250 com saia modelo “F”. Redução planetária total de “17:1” e motor hidráulico modelo “OR2”. Configurado com comando local sem segmento de pressão.
Desempenho do equipamento:
Tração máxima = 1.675 kgf
Velocidade de linha = 18,2 m/min
Observação: Ao codificar o seu cabrestante omitir campo de Opcionais caso a opção não seja aplicável ao modelo desejado.
Modelo da Saia | Número de voltas | Número de voltas | Número de voltas | Número de voltas |
Código | ||||
A | 27 | 20 | 16 | 10 |
F | 16 | 12 | 9 | 6 |
Observação: Para diferentes diâmetros de cabos, consulte o Departamento de Vendas da Pulltech.
Redução Planetária | Motorização | * Tração máxima | ** Velocidade média de linha |
Código | Código | ||
4 | OR1 | 275 | 100,7 |
17 | OR2 | 1.675 | 18,2 |
21 | OR2 | 2.000 | 15,0 |
* Valores de tração para o cabrestante operando com pressão de 120 bar e utilizando cabo de 9,5 mm de diâmetro.
** Valores de velocidade de linha para o cabrestante operando com vazão de 40 LPM e utilizando cabo de 9,5 mm de diâmetro.
Observação: Para diferentes valores de tração e velocidade de linha, consulte o Departamento de Vendas da Pulltech.
|
Código |
Opcional |
Descrição |
|
CL1 |
Comando local / Sem segmento de pressão | Comando local bidirecional. Acionamento por manopla. Sem segmento de pressão. |
|
CL2 |
Comando local / Com segmento de pressão | Comando local bidirecional. Acionamento por manopla. Com segmento de pressão. |
|
FM |
Freio | Freio interno multi-disco. |
Informações
Caso deseje uma proposta comercial do modelo desejado, bem como o desenho de arranjo e planilha de desempenho, entre em contado com o Departamento de Vendas da Pulltech.
A Pulltech também desenvolve projetos de cabrestantes especiais de acordo com a necessidade do cliente. Consulte o Departamento de Vendas da Pulltech.
Os cabrestantes série CH250 podem ser vendidos em conjunto com as unidades hidráulicas Pulltech. Para definir a unidade hidráulica clique aqui.
Para maiores informações sobre desempenho e modelos disponíveis, faça o download do catálogo técnico.
