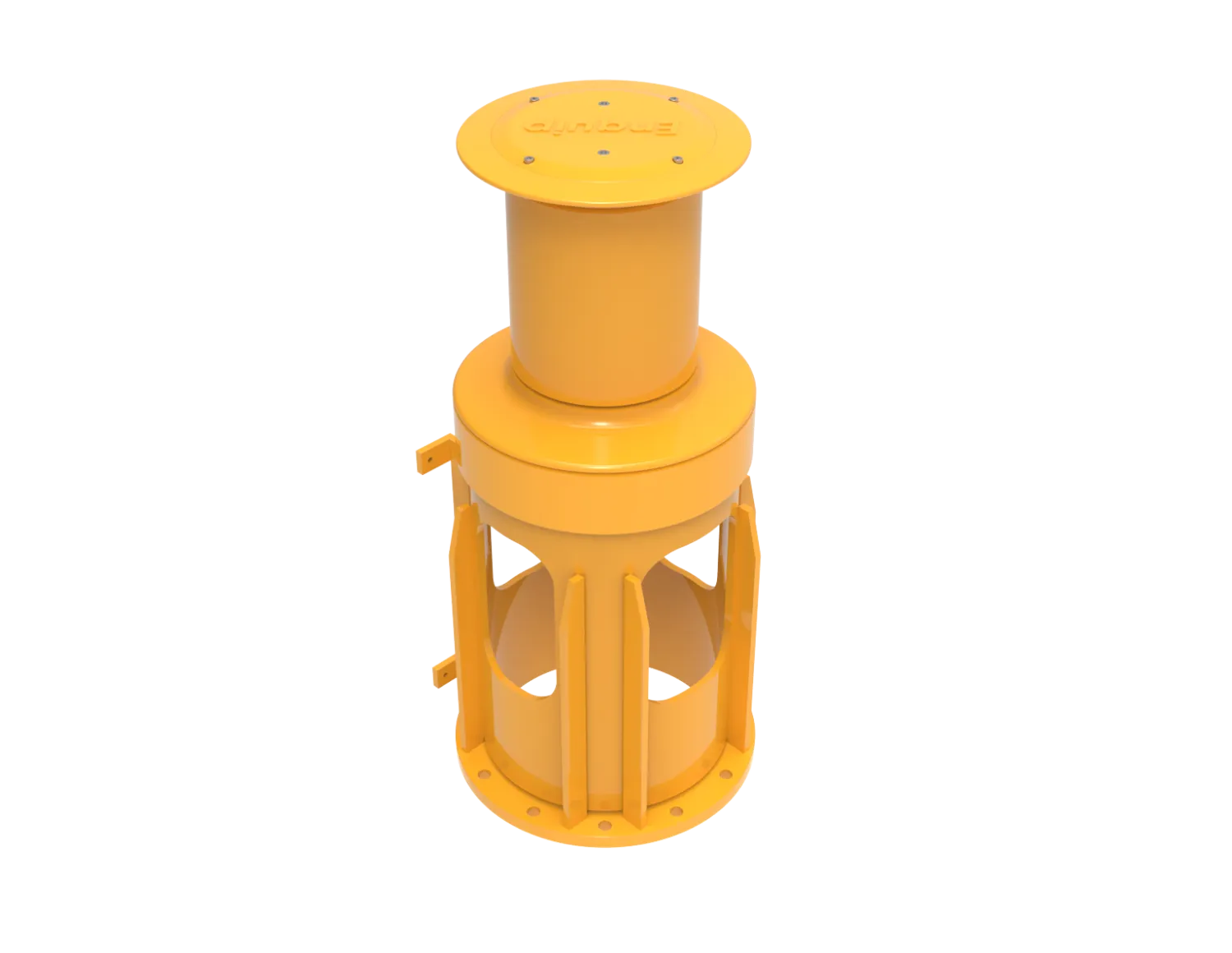

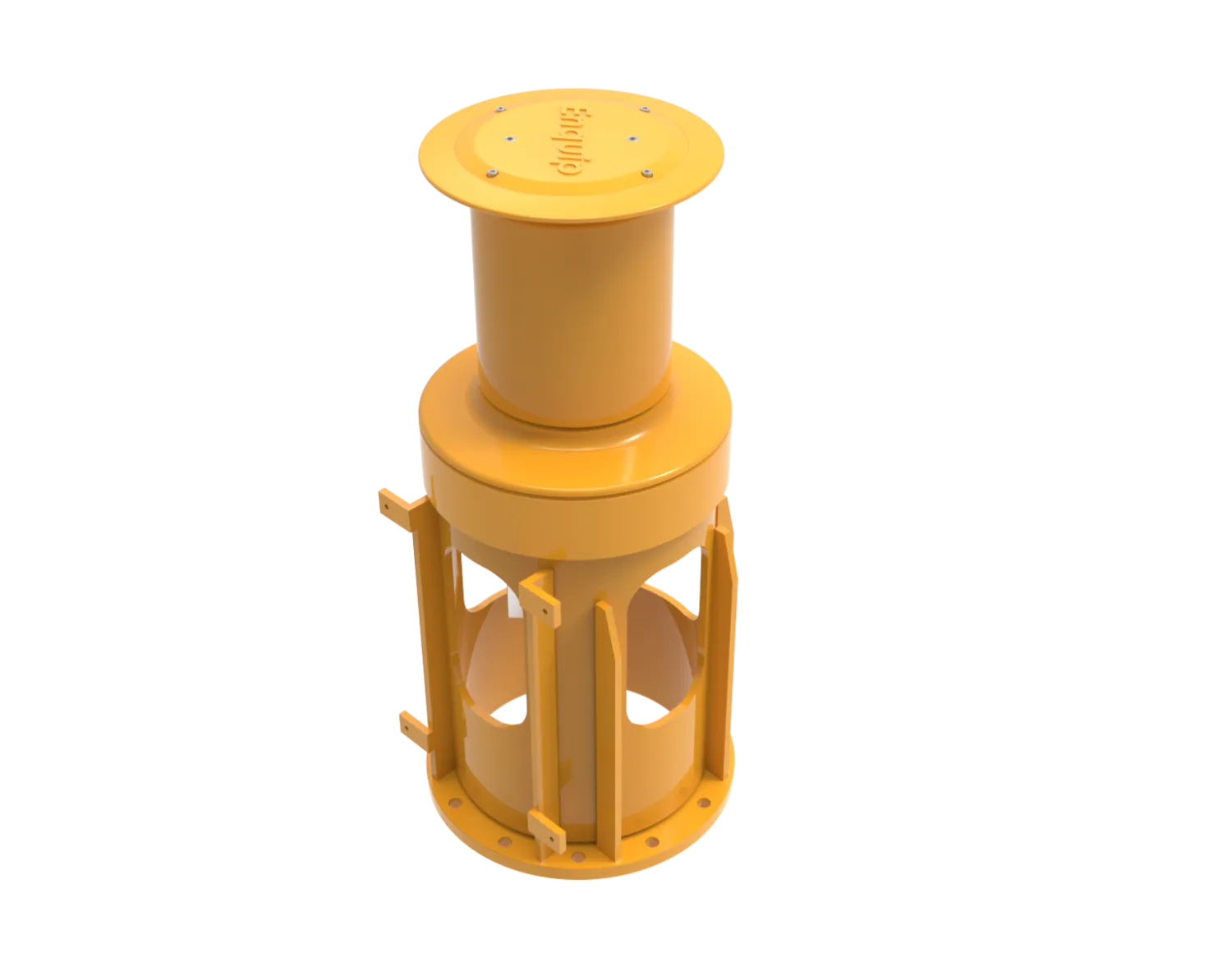

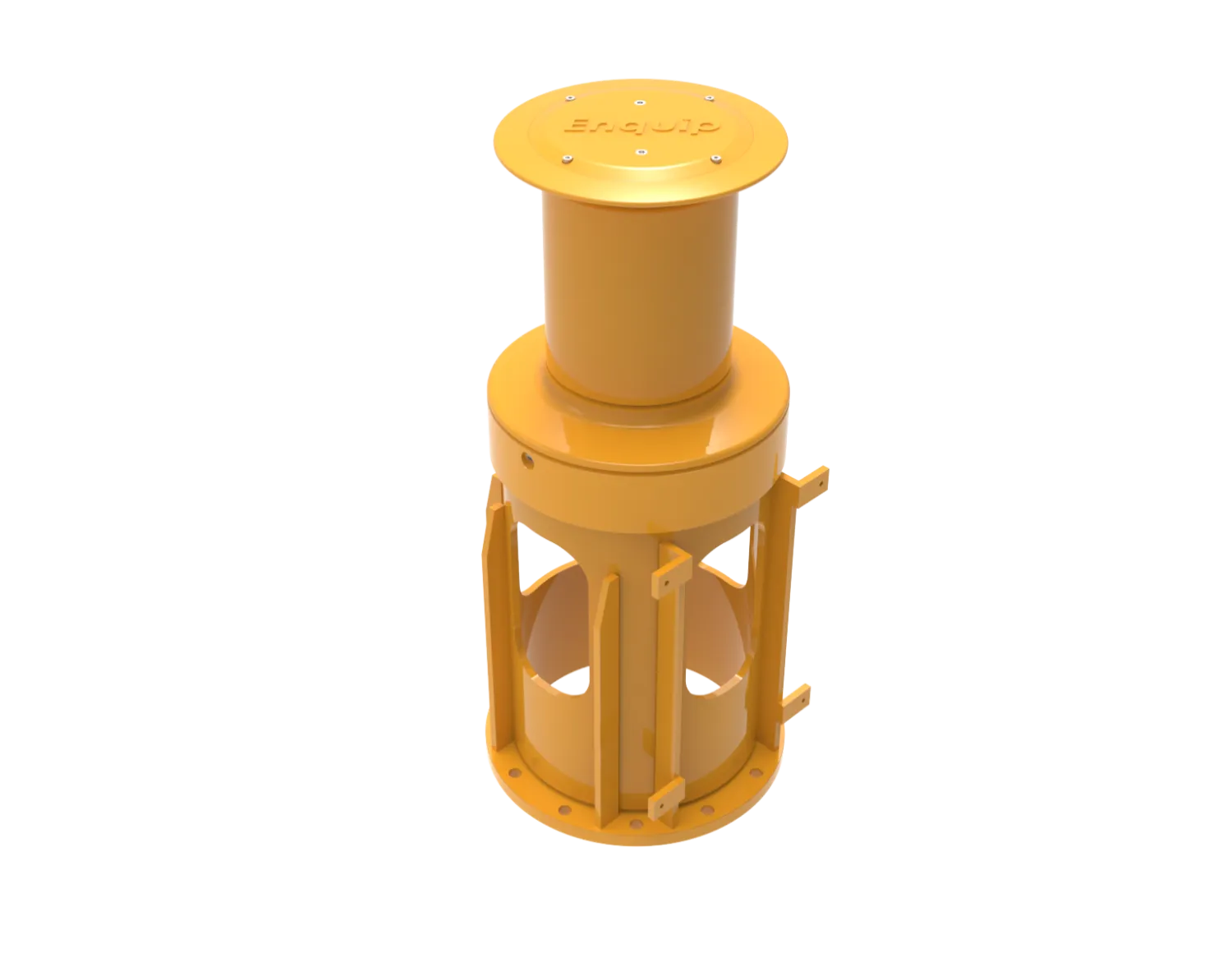

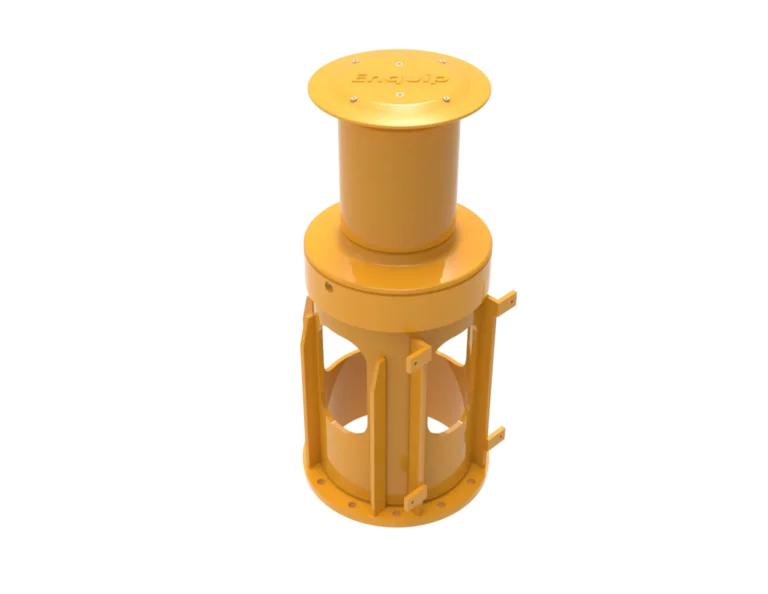

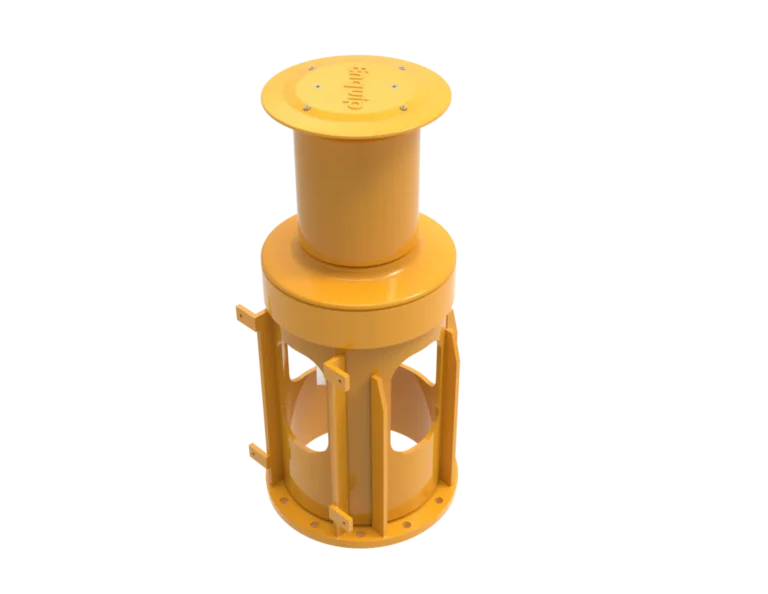

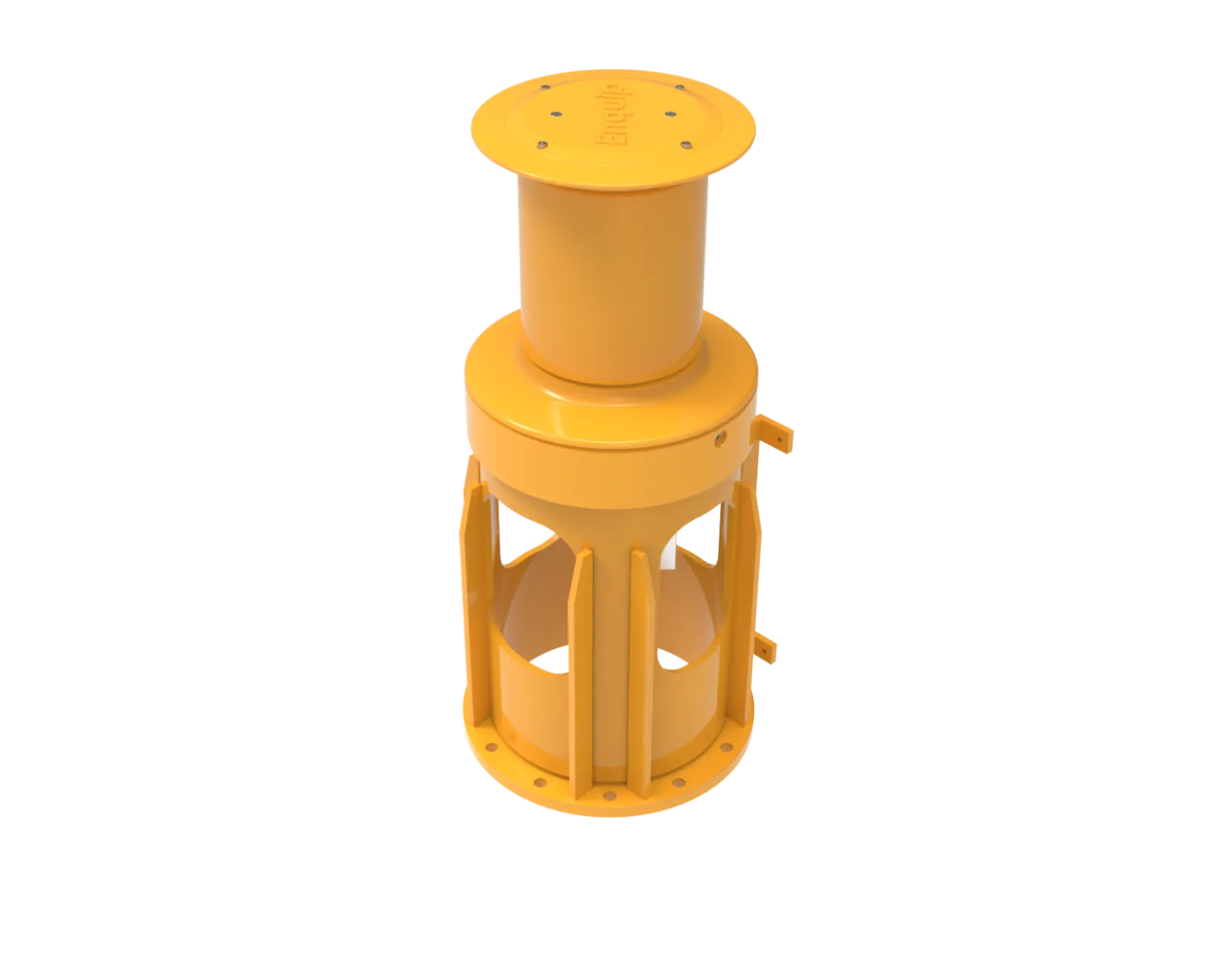

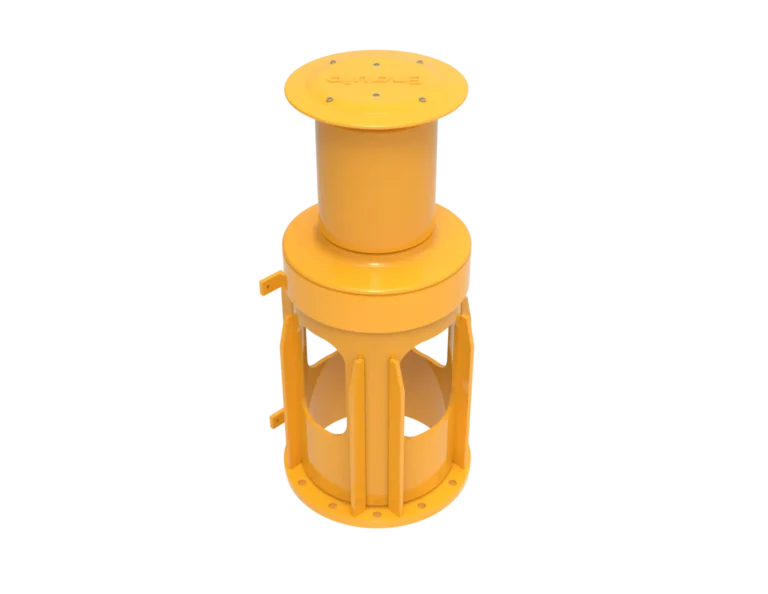

Cabrestantes hidráulicos com capacidade nominal de tração de 6.000 kgf, para uso em operações navais. Possuem redutores planetários, de alto desempenho e durabilidade, com saída para acionamento do tambor (saia do cabrestante), que por sua vez é utilizado para enrolar o cabo durante atracação de embarcações ou em operações de tracionamento de cargas em geral. O equipamento opera fixo em uma base no sentido horizontal, seus rolamentos, de rolos cônicos, montados na saia do cabrestante, garantem, em condições ideais, alta resistência e durabilidade.
Indústria naval em geral.

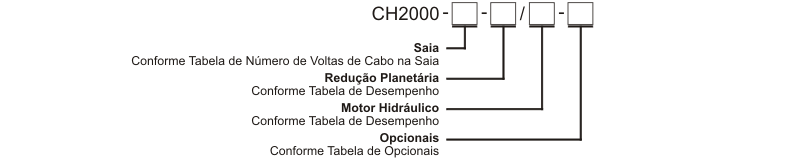

Exemplo de codificação: CH2000 – E – 28 / OR4 – CL1 – FM
Cabrestante hidráulico série CH2000 com saia modelo “E”. Redução planetária total de “28:1” e motor hidráulico modelo “OR4”. Configurado com comando local sem segmento de pressão e freio multi-disco.
Desempenho do equipamento:
Tração máxima = 3.960 kgf
Velocidade de linha = 20,2 m/min
Observação: Ao codificar o seu cabrestante omitir campo de Opcionais caso a opção não seja aplicável ao modelo desejado.
Modelo da Saia | Número de voltas | Número de voltas | Número de voltas | Número de voltas |
Código | ||||
E | 16 | 10 | 9 | 8 |
Observação: Para diferentes diâmetros de cabos, consulte o Departamento de Vendas da Pulltech.
Redução Planetária | Motorização | * Tração máxima | ** Velocidade média de linha |
Código | Código | ||
18 | OR4 | 2.200 | 15,3 |
28 | OR4 | 3.960 | 20,2 |
37 | OR4 | 7.780 | 14,8 |
51 | OR4 | 6.400 | 5,0 |
* Valores de tração para o cabrestante operando com pressão de 180 bar e utilizando cabo de 26,0 mm de diâmetro.
** Valores de velocidade de linha para o cabrestante operando com vazão de 40 LPM e utilizando cabo de 26,0 mm de diâmetro.
Observação: Para diferentes valores de tração e velocidade de linha, consulte o Departamento de Vendas da Pulltech.
Código | Opcional | Descrição |
CL1 | Comando local / Sem segmento de pressão | Comando local bidirecional. Acionamento por manopla. Sem segmento de pressão. |
CL2 | Comando local / Com segmento de pressão | Comando local bidirecional. Acionamento por manopla. Com segmento de pressão. |
FM | Freio | Freio interno multi-disco. |
Informações
Caso deseje uma proposta comercial do modelo desejado, bem como o desenho de arranjo e planilha de desempenho, entre em contado com o Departamento de Vendas da Pulltech.
A Pulltech também desenvolve projetos de cabrestantes especiais de acordo com a necessidade do cliente. Consulte o Departamento de Vendas da Pulltech.
Os cabrestantes série CH2000 podem ser vendidos em conjunto com as unidades hidráulicas Pulltech. Para definir a unidade hidráulica clique aqui.
Para maiores informações sobre desempenho e modelos disponíveis, faça o download do catálogo técnico.
