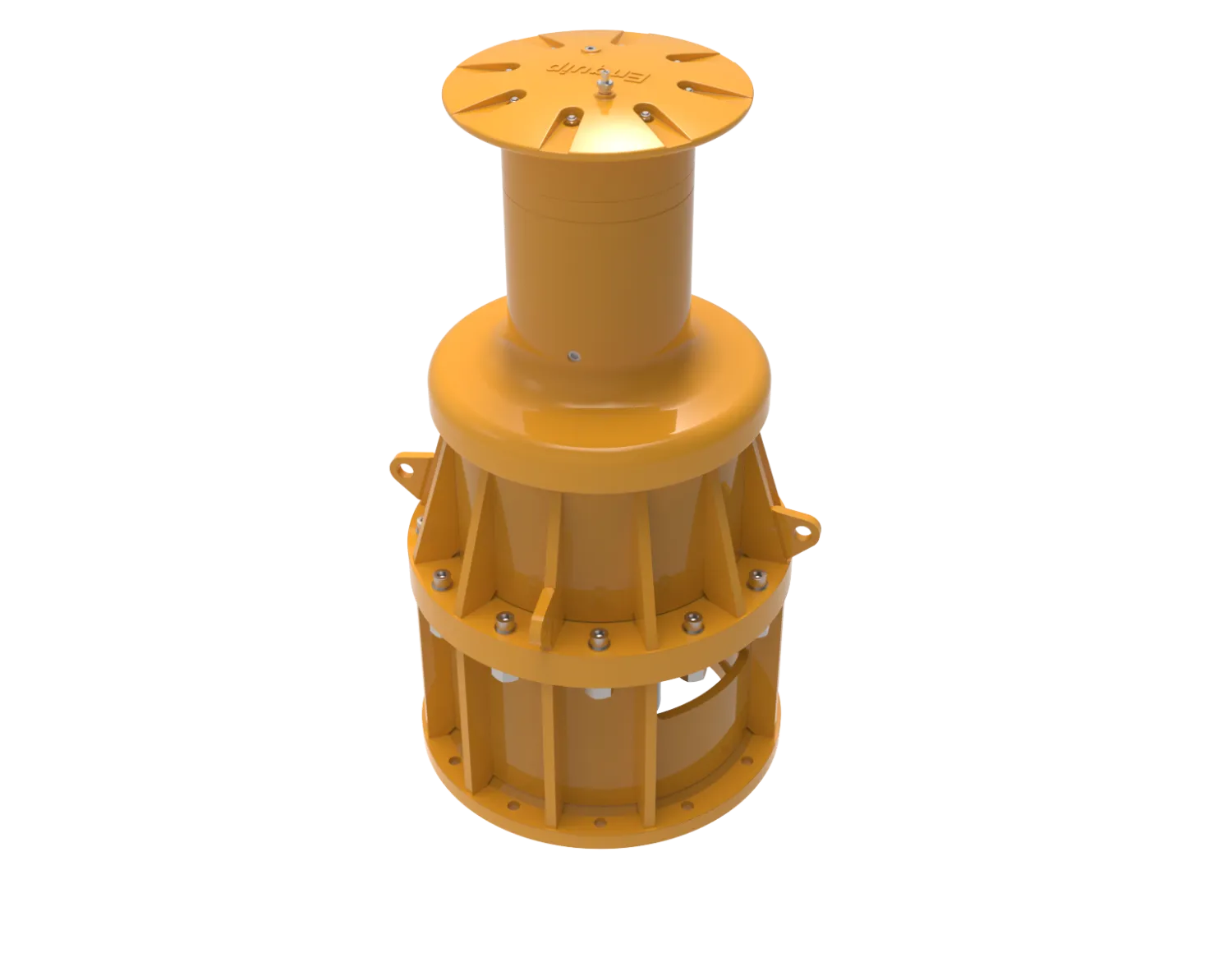

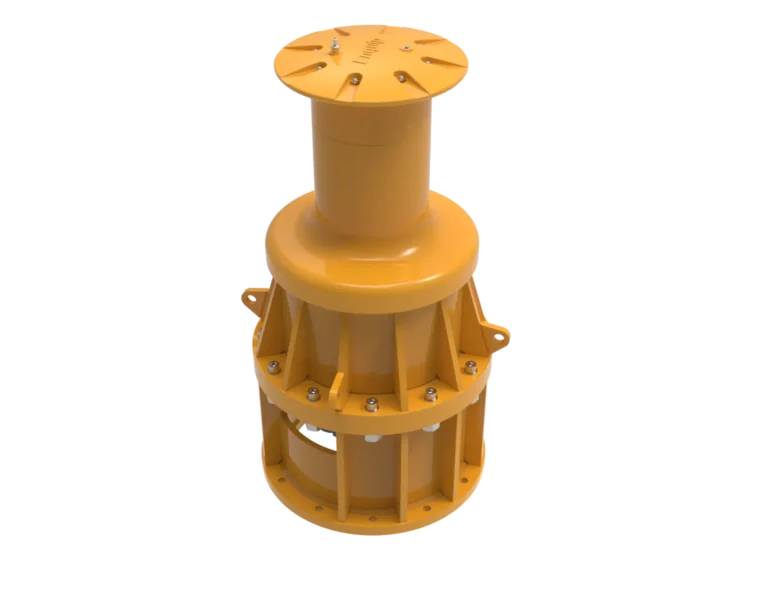

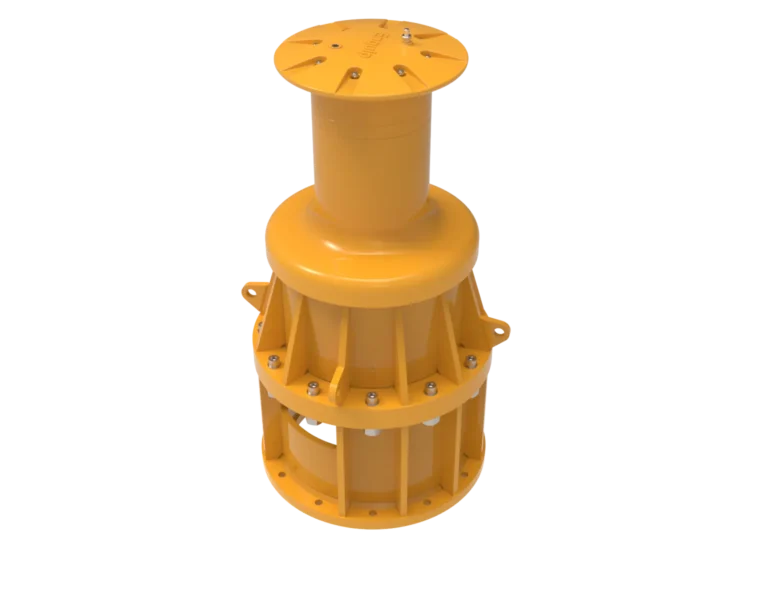

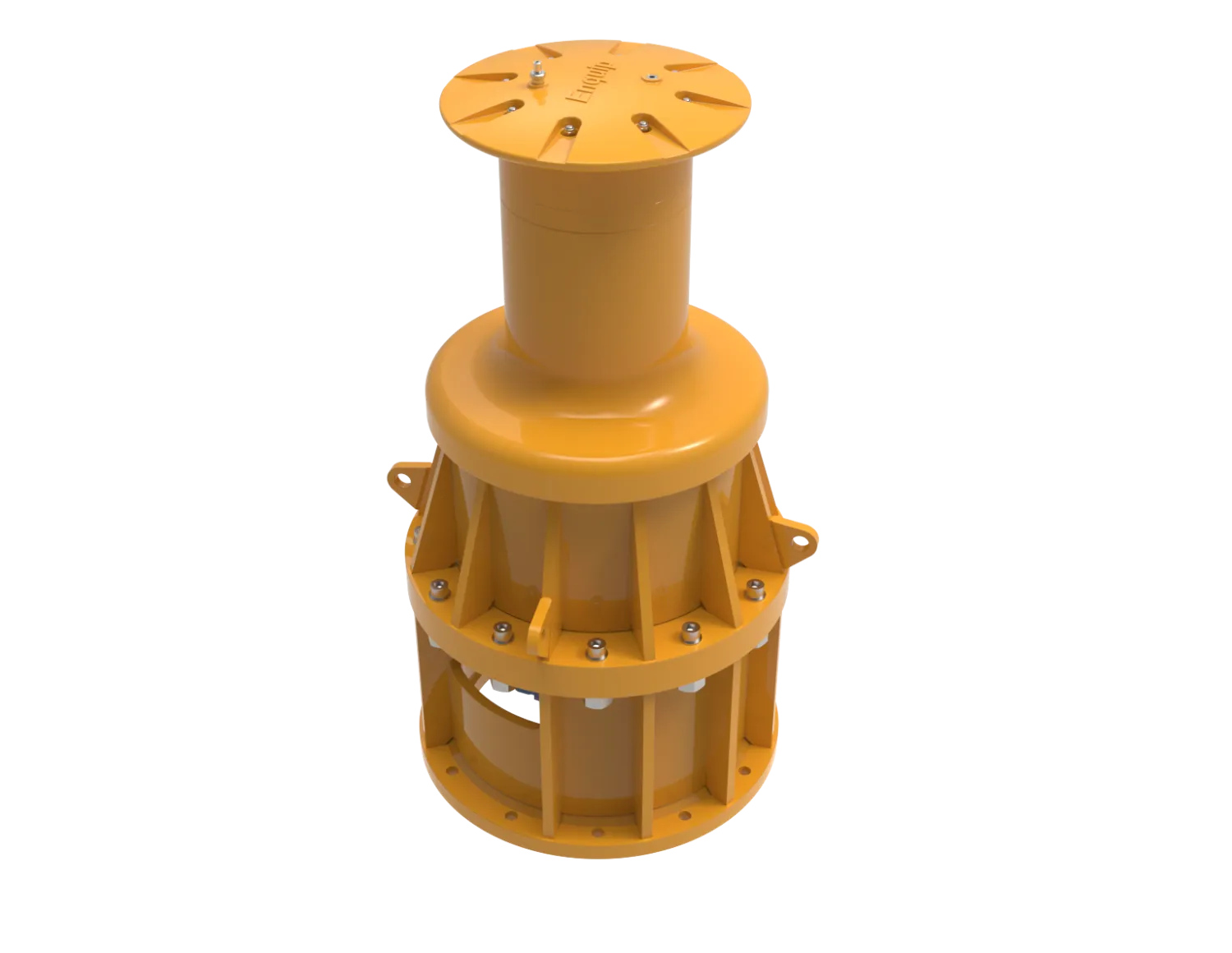

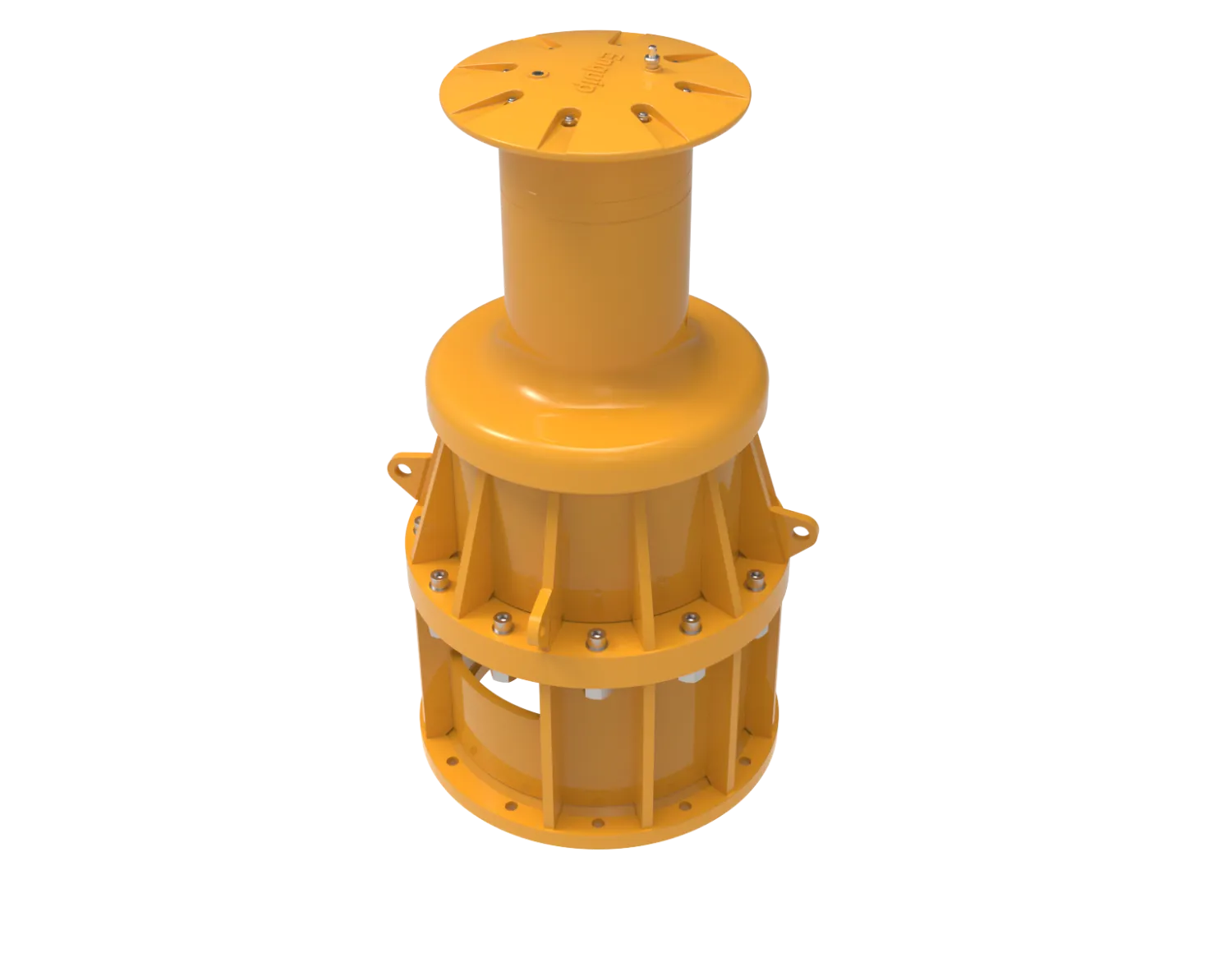

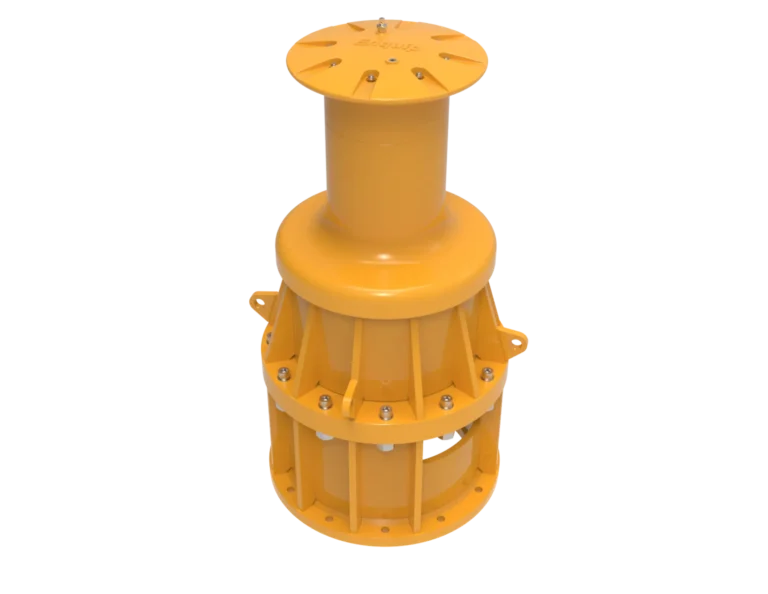

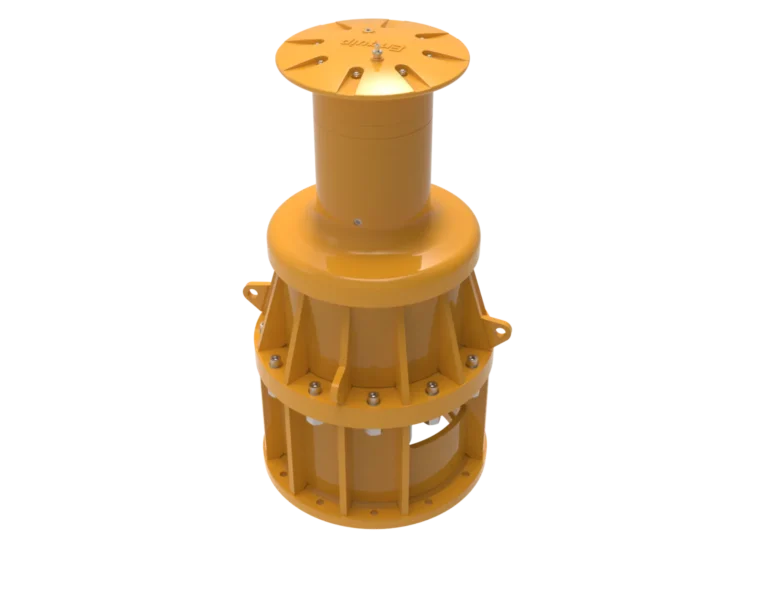

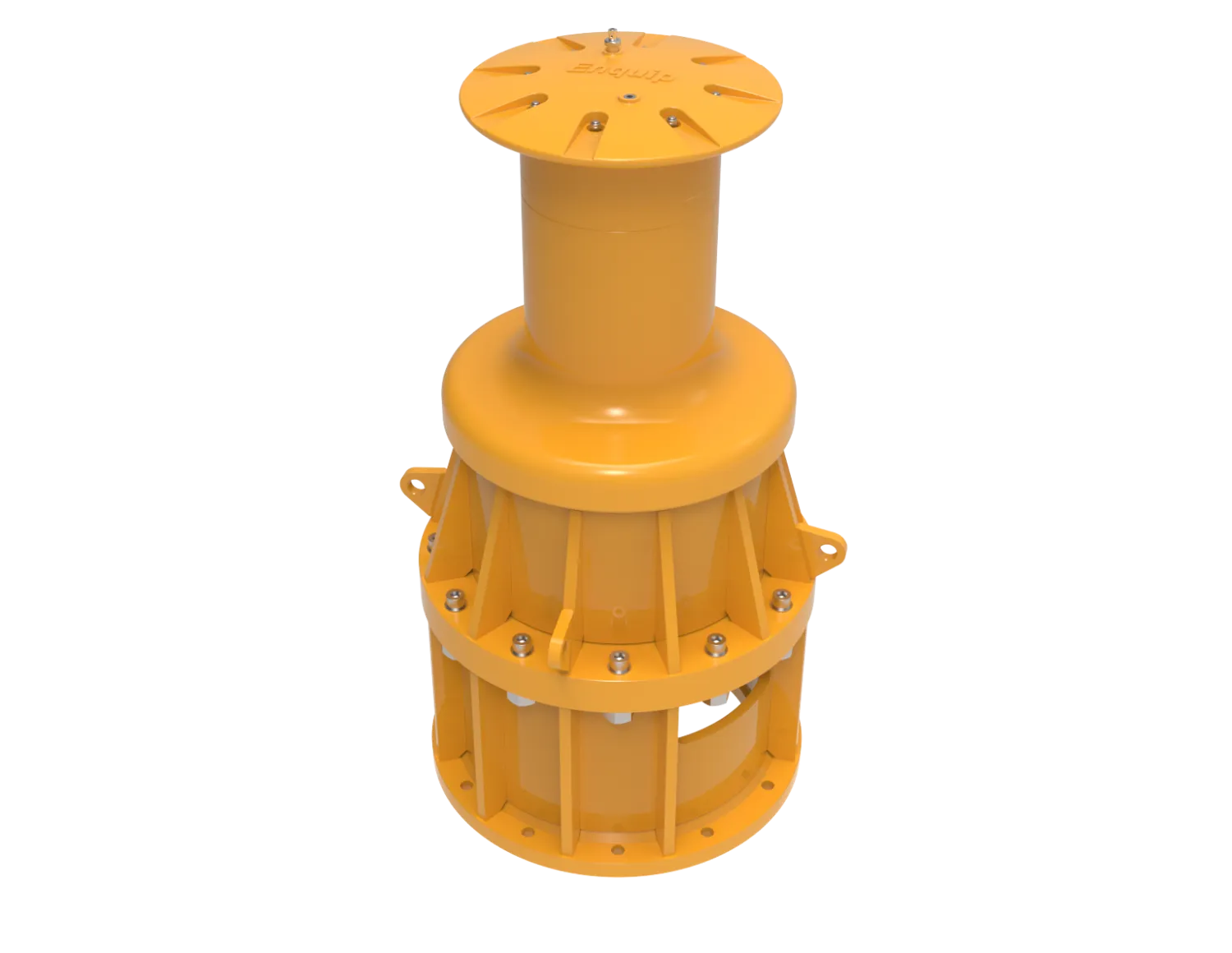

Cabrestantes elétricos com capacidade nominal de tração de 10.000 kgf, para uso em operações navais. Possuem redutores planetários, de alto desempenho e durabilidade, com saída para acionamento do tambor (saia do cabrestante), que por sua vez é utilizado para enrolar o cabo durante atracação de embarcações ou em operações de tracionamento de cargas em geral. O equipamento opera fixo em uma base no sentido horizontal, seus rolamentos, de rolos cônicos, montados na saia do cabrestante, garantem, em condições ideais, alta resistência e durabilidade.
Indústria naval em geral em locais com disponibilidade de rede elétrica trifásica.

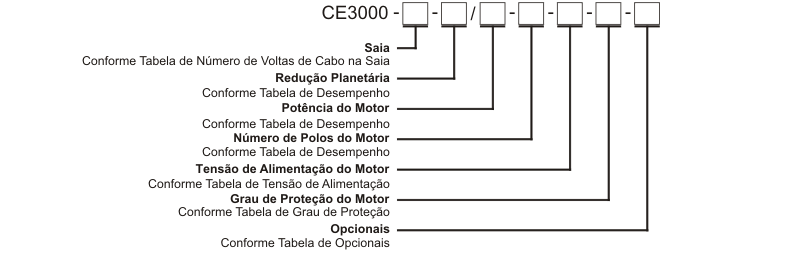

Exemplo de codificação: CE3000 – B – 64 / 20 – 6 – A1 – B4
Cabrestante elétrico série CE3000 com saia modelo “B”. Redução planetária total de “64:1”, com motor elétrico de 20 cv, 6 pólos, tensão 440 V e grau de proteção IPW55.
Desempenho do equipamento:
Tração máxima = 3.865 kgf
Velocidade de linha = 20,7 m/min
Observação: Ao codificar o seu cabrestante omitir campo de Opcionais caso a opção não seja aplicável ao modelo desejado.
Modelo da Saia | Número de voltas | Número de voltas | Número de voltas | Número de voltas |
Código | ||||
B | 16 | 10 | 9 | 8 |
C | 20 | 13 | 11 | 10 |
Observação: Para diferentes diâmetros de cabos, consulte o Departamento de Vendas da Pulltech.
Redução Planetária Total | Potência do motor (cv) | Número de pólos | * Tração máxima (kgf) | ** Velocidade média de linha (m/min) |
Código | Código | Código | ||
76 | 10 | 6 | 2.420 | 17,0 |
64 | 20 | 6 | 3.865 | 20,7 |
167 | 20 | 6 | 10.000 | 8,0 |
* Valores de tração utilizando cabo de 26,0 mm de diâmetro.
** Valores de velocidade de linha utilizando cabo de 26,0 mm de diâmetro.
Observação: Para diferentes valores de tração e velocidade de linha, consulte o Departamento de Vendas da Pulltech.
Código | Voltagem – trifásico |
A1 | 440 V |
A2 | 380 V |
A3 | 220 / 380 V |
A4 | 220 / 380 / 440 V |
Código | Grau de Proteção |
B1 | IP 55 |
B2 | IP 56 |
B3 | IP 66 |
B4 | IPW 55 |
B5 | IPW 56 |
B6 | IPW 66 |
Observação: A letra “W” (a prova de intempéries) presente no grau de proteção contempla ao motor proteções para o correto funcionamento em condição de exposição à água (chuva), ventos (poeiras) e neve.
Código | Opcional | Descrição |
CL1 | Comando local / Partida Direta | Partida direta do motor por meio de contatores. Curva de corrente fixa. Disponível somente para o modelos com motorização de até 25 cv em 440 V. |
CL2 | Comando local / Partida Estrela/ Triângulo | Partida do motor por meio de contatores com curva de corrente reduzida durante sua aceleração. |
CL3 | Comando local / Soft-Starter | Chave eletrônica com controle de tensão durante a partida. |
CL4 | Comando local / Com Inversor de Freqüência | Acionamento com controle (variação) de velocidade do motor. |
R | Resistência de aquecimento | Instaladas quando o motor é instalado em ambientes muito úmidos e/ou com possibilidade de ficar desligados por longos períodos. |
CR1 | Comando remoto / Botoeira pendente | Comando remoto via botoeira pendente. |
CR2 | Comando remoto / Rádio freqüência | Comando remoto via botoeira rádio freqüência. |
CR3 | Comando remoto / Estação de comando | Comando remoto através de estação de comando. |
Ex | Proteção para área classificada | Proteção do equipamento para atmosfera explosiva. |
F | Freio | Freio incluso no motor elétrico (Motofreio). |
Informações
Caso deseje uma proposta comercial do modelo desejado, bem como o desenho de arranjo e planilha de desempenho, entre em contado com o Departamento de Vendas da Pulltech.
A Pulltech também desenvolve projetos de cabrestantes especiais de acordo com a necessidade do cliente. Consulte o Departamento de Vendas da Pulltech.
Para maiores informações sobre desempenho e modelos disponíveis, faça o download do catálogo técnico.
